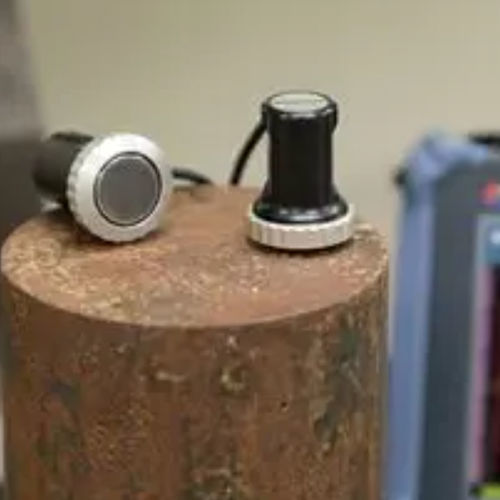

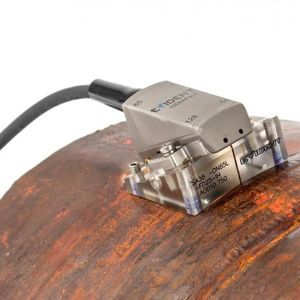

Phased-Array-Ultraschallsonde 2L8-8X9-DGS1-P-2.5-OMMembranmit gewinkeltem Bündel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Konfigurierung
- Phased-Array
- Technologie
- Membran
- Anwendung
- mit gewinkeltem Bündel
- Frequenz
2 MHz, 4 MHz
Beschreibung
Produktübersicht
Die A24-Sondenreihe für manuelle Kontaktprüfung verfügt über ein ergonomisches Atlas-Gehäuse, eine austauschbare 0,02 in (0,5 mm) Urethan-Membran und eine große quadratische aktive Apertur, geeignet für Prüfungen im Werk und vor Ort. Erhältlich in 2,0 MHz- und 4,0 MHz-Ausführungen mit 8- und 16-Element-Konfigurationen und Strahloptionen für 58° Scherwelle und 0° Längswelle.
Sondenmerkmale
Bestellinformationen der Sonde
Teilenummer | Artikelnummer | Frequenz (MHz) | Anzahl Elemente | Pitch (mm) | Aktive Apertur (mm) | Elevation (mm) | Kabellänge (m) | Nominaler Brechungsstrahlwinkel in Stahl
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Scherwelle
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Scherwelle
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Längswelle
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Längswelle
Zubehör
Teilenummer | Artikelnummer | Beschreibung
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Verschleißfläche für A24-Gehäusetyp, 0,02 in dick, Packung mit 12 klaren Urethan-Scheiben
MRN-24 | U8770389 | Schutzmembran-Haltering
Technische Daten
Die A24-Sondenreihe für manuelle Kontaktprüfung verfügt über ein ergonomisches Atlas-Gehäuse, eine austauschbare 0,02 in (0,5 mm) Urethan-Membran und eine große quadratische aktive Apertur, geeignet für Prüfungen im Werk und vor Ort. Erhältlich in 2,0 MHz- und 4,0 MHz-Ausführungen mit 8- und 16-Element-Konfigurationen und Strahloptionen für 58° Scherwelle und 0° Längswelle.
Sondenmerkmale
- A24 Atlas Series
- Austauschbare Verschleißfläche zur Verlängerung der Lebensdauer
- Vielseitiger Prüfbereich: longitudinal 0° mit ±30°
- Verfügbare Frequenzen: 2,0 MHz und 4,0 MHz
- Standard Atlas-Gehäuse kompatibel mit Phased-Array-Technologie
- Ideal für die Prüfung von:
- Brückenstiften und -bolzen
- Schmiedeteilen
Bestellinformationen der Sonde
Teilenummer | Artikelnummer | Frequenz (MHz) | Anzahl Elemente | Pitch (mm) | Aktive Apertur (mm) | Elevation (mm) | Kabellänge (m) | Nominaler Brechungsstrahlwinkel in Stahl
2L8-8X9-DGS1-P-2.5-OM | U8330598 | 2,0 | 8 | 1,0 | 8 | 9 | 2,5 | 58° Scherwelle
4L16-8X9-DGS1-P-2.5-OM | U8330597 | 4,0 | 16 | 0,5 | 8 | 9 | 2,5 | 58° Scherwelle
2L16-16X16-A24-P-2.5-OM | Q3300915 | 2,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Längswelle
4L16-16X16-A24-P-2.5-OM | Q3300916 | 4,0 | 16 | 1,0 | 16 | 16 | 2,5 | 0° Längswelle
Zubehör
Teilenummer | Artikelnummer | Beschreibung
WEAR-FACE-FOR-A24-CASE-STYLE-CLR-0.020 | U8770211 | Verschleißfläche für A24-Gehäusetyp, 0,02 in dick, Packung mit 12 klaren Urethan-Scheiben
MRN-24 | U8770389 | Schutzmembran-Haltering
Technische Daten
- Serie: A24 Atlas Series
- Membranstärke: 0,02 in (0,5 mm) Urethan-Verschleißfläche
- Gehäuse: ergonomisches Atlas-Gehäuse mit austauschbarer Membran
- Apertur: große quadratische aktive Apertur (8 mm oder 16 mm je nach Modell)
- Frequenzen: 2,0 MHz und 4,0 MHz
- Strahltypen: 58° Scherwelle und 0° Längswelle
- Elementanzahl: 8 und 16 (modellabhängig)
- Pitches: 1,0 mm und 0,5 mm (modellabhängig)
- Elevationen: 9 mm und 16 mm (modellabhängig)
- Kabellänge: 2,5 m (angegebene Modelle)
- Typische Anwendungen: Dicken- und Fehlerprüfung, Brückenstifte, Bolzen, Schmiedeteile
