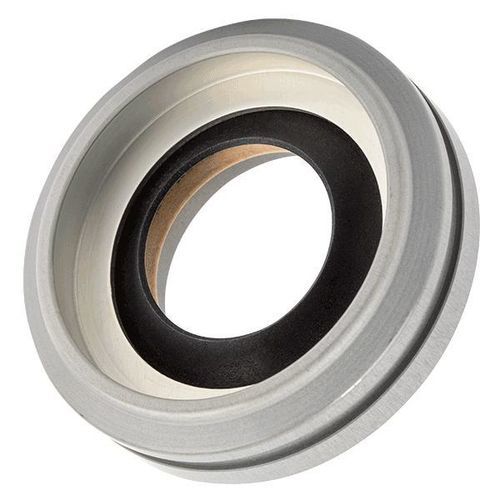

Lippendichtung 20

kreisförmigMetallPolymer

Übersicht
Die Omniseal® 20 Lippendichtungen sind Weiterentwicklungen des Omniseal® 10 Designs. Diese Dichtungslösung bietet eine verlängerte Lebensdauer und verbesserte Abdichtung von Gasen und abrasiven Medien durch höhere Lippenbelastung sowie zusätzliche Auslauf- (Runout-)Fähigkeit. Betriebsdrehzahlen und -drücke entsprechen den Angaben zur Omniseal® 10 Lippendichtung.

Typische Anwendungen

• Getriebe
• Tauchpumpen und -motoren
• Mischer

Standard-Spezifikationen
Materialien: Metallgehäuse (außen); hochleistungsfähige Polymerverbindungen; die Materialwahl erfolgt durch Konstrukteur-Ingenieure entsprechend den Anwendungsanforderungen.
Verwendung: Getriebe, Tauchpumpen/-motoren, Mischer.
Temperaturbereich: -50 bis +200°C (-58 bis +392°F)
Druck: 5 bar (0,5 MPa)
Max. Drehzahl: 25 m/s
Abmessungen: Wellendurchmesser (Metallgehäuse): 6 - 330 mm; Bohrungsdurchmesser (Metallgehäuse): 16 - 380 mm
Minimale Toleranzen: Welle ±0,003"; Bohrung ±0,001"

Anmerkungen
Die Omniseal® 20 Lippendichtungen sind so ausgelegt, dass sie durch erhöhte Lippenbelastung die Abdichtung von Gasen und abrasiven Medien verbessern und im Vergleich zu früheren Omniseal® Lippendichtungs-Designs zusätzliche Runout-Fähigkeit bieten.

Technische Daten

• Marke: Omniseal®
• Produkttyp: Rotations-Lippendichtung (Wellenabdichtung mit hoher Lippenbelastung)
• Hauptmaterialien: Metallgehäuse und hochleistungsfähige Polymerverbindungen (Materialauswahl durch Konstrukteur-Ingenieure)
• Typische Anwendungen: Getriebe; Tauchpumpen/-motoren; Mischer
• Temperaturbereich: -50 bis +200°C (-58 bis +392°F)
• Maximaldruck: 5 bar (0,5 MPa)
• Max. Wellengeschwindigkeit: 25 m/s
• Wellenbereich (Metallgehäuse): 6 - 330 mm
• Bohrungsbereich (Metallgehäuse): 16 - 380 mm
• Minimale Toleranzen: Welle ±0,003"; Bohrung ±0,001"
