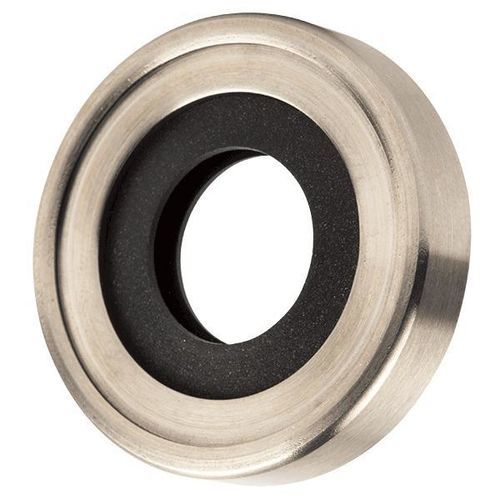

Doppellippendichtung 70

kreisförmigMetallPolymer

Übersicht
Omniseal® Serie 70, 80 und 90 sind rotierende Lippendichtungen mit Doppel-Lippen-Design für Hochdruck- und Hochgeschwindigkeitsanwendungen. Konfigurationen umfassen eine primäre, profilierte Lippe und eine sekundäre Dichtlippe für geschmierte Betriebsbedingungen, was die Leckagekontrolle verbessert und Wartungsintervalle verlängert.

Seriendetails

• Serie 70: ausgelegt für Drücke bis zu 400 PSID mit Schmiermitteln und Geschwindigkeiten bis zu 3.500 ft/min. Maximale PV-Beispiele: 300.000 (geschmiert), 50.500 (nicht geschmiert).
• Serie 80: optimiert für geschmierte Systeme bei hohen Geschwindigkeiten (bis zu 4.500 ft/min) und Drücken bis zu 250 PSID; ausgelegt für eine im Uhrzeigersinn drehende Welle, betrachtet von der Atmosphärenseite. Maximaler PV-Wert Beispiel: 200.000 (geschmiert).
• Serie 90: identisch mit Serie 80, jedoch für gegen den Uhrzeigersinn drehende Wellen, betrachtet von der Atmosphärenseite.

Anwendungen und Leistung
Diese polymeren rotierenden Lippendichtungen ersetzen häufig elastomere Lippendichtungen und Kohle-Flächendichtungen in Geräten wie Druckluft- und Kälteanlagen, Hydraulikmotoren, Pumpen und Vakuumpumpen. Die Weiterentwicklung des Designs zielt auf Null-Leckage und lange Lebensdauer; in einigen Anwendungen können Omniseal-Polymerlippendichtungen bei empfohlenen Bedingungen wartungsfreien Betrieb von über 40.000 Stunden bieten.

Standard-Spezifikationen

• Materialien: Metall-Außengehäuse; hochleistungsfähige Polymermischungen (Materialauswahl durch Konstruktionsingenieure).
• Typische Einsatzgebiete: Hydraulikmotoren, Pumpen, hydrostatische Getriebe, hochdruckhydraulische Anlagen, Druckluftkompressoren, Kältekompressoren, Vakuumpumpen.
• Temperaturbereich: -50°C bis +200°C (-58°F bis +392°F).
• Druck: bis zu 28 bar.
• Maximale Geschwindigkeit: bis zu 30 m/s.
• Abmessungen (metallgefasst): Wellendurchmesser 6–330 mm; Bohrungsdurchmesser 16–380 mm.
• Mindestbearbeitungstoleranzen: Welle ±0.003 in; Bohrung ±0.001 in.

Technische Merkmale

• Konstruktion: Doppel-Lippen-Wellenabdichtung mit optionaler primärer profilierter Lippe und sekundärer Dichtlippe für geschmierte Bedingungen.
• Verfügbare Serien: 70 (höchste Druckfähigkeit), 80 (hochgeschwindig, im Uhrzeigersinn), 90 (hochgeschwindig, gegen den Uhrzeigersinn).
• PV-Grenzwerte (Beispiele): Serie 70 bis 300.000 (geschmiert) / 50.500 (nicht geschmiert); Serie 80 bis 200.000 (geschmiert).
• Betriebstemperatur: -50°C bis +200°C.
• Maximaler Druckwert: bis zu 28 bar (sitespezifisch).
• Maximale Wellengeschwindigkeit: bis zu 30 m/s; serienbezogene Geschwindigkeiten ebenfalls in ft/min in den Seriendetails angegeben.
• Wellenbereich (metallgefasst): 6–330 mm; Bohrungsbereich (metallgefasst): 16–380 mm.
• Typische Anwendungen: hydraulische und pneumatische rotierende Ausrüstungen, Kompressoren, Vakuumpumpen.
