Lippendichtung 50
kreisförmiger QuerschnittMetallPolymer

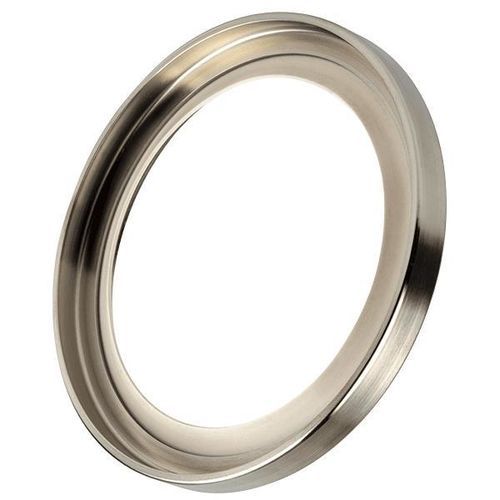

Lippendichtung - 50 - Omniseal Solutions - kreisförmiger Querschnitt / Metall / Polymer
Lippendichtung - 50 - Omniseal Solutions - kreisförmiger Querschnitt / Metall / Polymer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Lippen
Form
kreisförmiger Querschnitt
Material
Metall, Polymer
Anwendung
für Flugzeug
Weitere Eigenschaften
dynamisch, Hochtemperatur, mit großem Durchmesser
Temperatur

Max: 200 °C
(392 °F)

Min: -50 °C
(-58 °F)

Grenzdruck

Max: 200.000 Pa
(29 psi)

Min: 0 Pa
(0 psi)

Durchmesser

Max: 330 mm
(12,992 in)

Min: 6 mm
(0,236 in)

Außendurchmesser

Max: 380 mm
(14,961 in)

Min: 16 mm
(0,63 in)

Geschwindigkeit

Max: 30 m/s
(98,4 ft/s)

Min: 0 m/s
(0 ft/s)

Beschreibung

Übersicht
Omniseal® 50 rotierende Lippendichtungen bieten geringen Reibmoment und lange Lebensdauer. Aufgrund der geringen Lippendruckbelastung sind diese Ausführungen nicht für absolut dichte Anwendungen vorgesehen; sie dienen primär als Umweltschutz-/Staubausschlussdichtungen.

Materialien & Konstruktion
Proprietäre Hochleistungs-Polymermischungen in Kombination mit Metallgehäusen werden von Designingenieuren entsprechend den Anwendungsanforderungen ausgewählt. Die Konstruktion gleicht geringes Reiben und Langlebigkeit bei rotierender oder oszillierender Bewegung aus.

Anwendungen
  • Staub-/Schmutzausschluss
  • Spindeldichtungen
  • Förderdichtung
  • Dynamische rotierende Wellenabdichtung (rotierende und oszillierende Bewegung)

Standardangaben (Zusammenfassung)
  • Materialien: Metallgehäuse; Hochleistungs-Polymerlippenwerkstoffe; Materialwahl durch Konstrukteure.
  • Verwendung: Typische Anwendungen beinhalten Staub-/Schmutzausschluss, Spindel- und Förderdichtungen.
  • Temperaturbereich: -50 bis +200°C (-58 bis +392°F).
  • Druckbereich: 2 bar (0.2 MPa).
  • Maximale Drehzahl: 30 m/s.
  • Abmessungen: Wellendurchmesserbereiche: 6 - 330 mm (metallummantelt); Bohrungsbereiche: 16 - 380 mm (metallummantelt).
  • Mindesttoleranzen: Welle: +/- 0.003"; Bohrung: +/- 0.001".


Zusätzliche Hinweise
Die Omniseal® 50 Lippendichtungen sind auf geringen Reibmoment und lange Lebensdauer in rotierenden Anwendungen ausgelegt, jedoch nicht für Fälle, in denen Dichtheit die vorrangige Anforderung ist.

Technische Merkmale / Spezifikationen
  • Materialien: Metallgehäuse; proprietäre Hochleistungs-Polymermischungen; anwendungsspezifisch konfigurierbar.
  • Temperatur: -50 bis +200°C (-58 bis +392°F).
  • Druck: bis zu 2 bar (0.2 MPa).
  • Max. Geschwindigkeit: 30 m/s.
  • Wellenbereich (metallummantelt): 6 - 330 mm.
  • Bohrungsbereich (metallummantelt): 16 - 380 mm.
  • Mindesttoleranzen: Welle ±0.003"; Bohrung ±0.001".
  • Typische Anwendungen: Staub-/Schmutzausschluss, Spindeldichtungen, Förderdichtungen, rotierende Wellenabdichtung.
