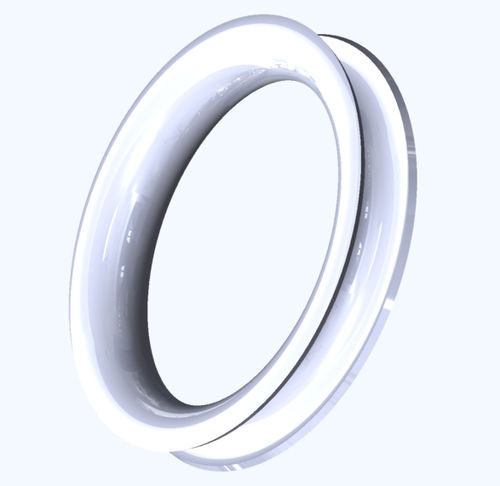

Gefederte Dichtung

CMetallfür Flugzeug

Übersicht
Metallische Flanschdichtungen im C-Profil (C-Seals) lösen Dichtungsprobleme durch Temperatur- und Druckpulsationen. Die Leistung des Dichtrings beruht auf dem hohen Rückstellvermögen durch die C-förmige Konstruktion. Diese belastbaren Dichtungen eignen sich für innere, äußere und axiale Drücke unter extremen Bedingungen, die den Einsatz organischer Dichtungen ausschließen.

Wesentliche Merkmale

• Hoher Rückstellwert durch C-förmige Konstruktion für erhöhte Belastbarkeit.
• Geeignet für innere, äußere und axiale Druckdichtung.
• Einsetzbar in extremen Temperatur- und Druckbereichen, in denen organische Dichtungen versagen.
• Optionales Plattieren oder Beschichten erzeugt eine weichere Oberfläche zur Reduzierung von Leckraten und zur Anpassung an kleinere Flanschunebenheiten.

Typische Anwendungen

• Wärmetauscher in der Öl- & Gas-Industrie
• Laseranlagen
• Cryo-Kühler
• Fassdichtungen bei nuklearen Abfällen
• Boss-Dichtungen
• Einspritzguss
• Treibstoff- und Luftsysteme in der Luftfahrt

Standard-Spezifikationen
Materialien: Alloy Inconel® X-750, Alloy Inconel® 718
Verwendung: innere, äußere & axiale Drücke unter Bedingungen, die organische Dichtungen ausschließen
Temperaturbereich: -253°C bis +1100°C (-423°F bis +2000°F)
Druckbereich: Hochvakuum bis 5.500 BAR (79.770 PSI)
Leckrate: 1e-2 bis 1e-10 mbar·l/s (abhängig von der Nachbehandlung)
Anpressdruck: ca. 250 N/mm Dichtungsumfang
Abmessungen: Durchmesser 6 mm bis 3000 mm (kundenspezifische Maße auf Anfrage)
Querschnitt: 0,79 bis 12,70 mm
Minimale Toleranzen: ±0,05 mm

PFAS-Erklärung
Diese Komponente ist von Natur aus PFAS-frei*. PFAS-frei bedeutet, dass PFAS-Materialien nicht absichtlich dem Produkt zugesetzt werden; dies schließt nicht die Möglichkeit von Spuren durch Umwelteinträge aus.

Technische Spezifikationen

• Materialien: Alloy Inconel® X-750; Alloy Inconel® 718
• Anwendungsfälle: Dichtung bei inneren, äußeren und axialen Drücken in extremen Bedingungen
• Temperaturbereich: -253°C bis +1100°C (-423°F bis +2000°F)
• Druckfähigkeit: von Hochvakuum bis 5.500 BAR (79.770 PSI)
• Leckrate: von 1e-2 bis 1e-10 mbar·l/s abhängig von der Nachbehandlung
• Empfohlener Anpressdruck: ~250 N/mm Dichtungsumfang
• Verfügbare Durchmesser: 6 mm bis 3000 mm (kundenspezifische Größen auf Anfrage)
• Querschnittsbereich: 0,79 mm bis 12,70 mm
• Minimale Fertigungstoleranzen: ±0,05 mm
