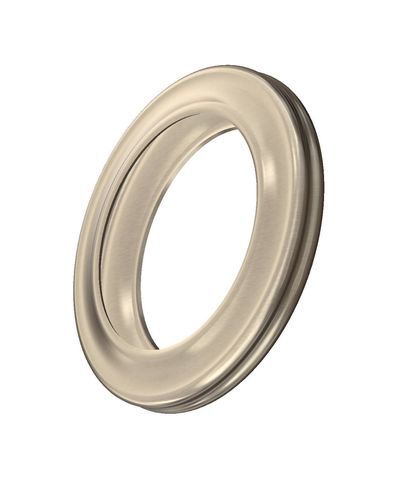

Gefederte Dichtung Turbokreisförmiger QuerschnittMetallfür Flugzeug
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- gefedert
- Form
- kreisförmiger Querschnitt
- Material
- Metall
- Anwendung
- für Flugzeug
- Weitere Eigenschaften
- flexibel, Radial, Hochtemperatur, maßgefertigt, mit Feder, mit großem Durchmesser
- Temperatur
Max: 1.010 °C
(1.850 °F)Min: -196 °C
(-321 °F)- Grenzdruck
Max: 30 bar
(435,1 psi)Min: 3 bar
(43,5 psi)- Durchmesser
Max: 7.100 mm
(279,528 in)Min: 38 mm
(1,496 in)
Beschreibung
Übersicht
Metall-Turbodichtungen sind für Anwendungen ausgelegt, die geringe Belastung, Flexibilität und hohe Temperaturbeständigkeit erfordern. Sie können federunterstützt ausgelegt werden, um die Dichtleistung zu verbessern. Hauptsächlich als Flachdichtungen eingesetzt, sind auch axiale Ausführungen für spezielle Anwendungen wie Gasturbinen in der Energieerzeugung möglich.
Anwendungen
Konstruktion & Funktion
Standard-Spezifikationen
Materialien: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Typische Verwendung: Anwendungen mit ausreichend breiten Hohlräumen und geringer Kompressionslast; ähnlich wie E-Seals
Temperatur: kryogen bis +1010°C (+1859°F)
Druck: 3 bis 30 BAR (43 bis 435 PSI)
Leckagerate: ca. 7 (L/min) pro mm Durchmesser
Abmessungen: Flächen-/Radialdurchmesser 38 mm bis 7100 mm
Querschnitt: 1,09 bis 7,50 mm
Hinweise
Diese Komponente gilt per Formulierung als PFAS-frei* (*PFAS-frei bedeutet, dass keine absichtliche Zugabe von PFAS erfolgt; Spuren können dennoch möglich sein).
Charakteristika / Technische Spezifikationen
Metall-Turbodichtungen sind für Anwendungen ausgelegt, die geringe Belastung, Flexibilität und hohe Temperaturbeständigkeit erfordern. Sie können federunterstützt ausgelegt werden, um die Dichtleistung zu verbessern. Hauptsächlich als Flachdichtungen eingesetzt, sind auch axiale Ausführungen für spezielle Anwendungen wie Gasturbinen in der Energieerzeugung möglich.
Anwendungen
- Flächen- und axiale Turbinenwellendichtungen für flexible, gering belastete Anwendungen
- Energie / Stromerzeugung (Gasturbinen) und andere rotierende Maschinen mit begrenzten Bewegungen, thermischer Ausdehnung oder Fehlausrichtung
Konstruktion & Funktion
- Hauptsächlich als Flachdichtung konzipiert; axiale Bauformen verfügbar
- Federunterstützte Ausführung möglich zur Verbesserung der Dichtwirkung
- Ausgelegt zur Aufnahme begrenzter Bewegungen durch thermische Ausdehnung, Fehlausrichtung oder erhöhtes Rücksprungverhalten
- Duale Dichtwirkung (Fläche & axial) zur Anpassung an verschiedene Systemgeometrien und begrenzte Bewegungen
Standard-Spezifikationen
Materialien: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Typische Verwendung: Anwendungen mit ausreichend breiten Hohlräumen und geringer Kompressionslast; ähnlich wie E-Seals
Temperatur: kryogen bis +1010°C (+1859°F)
Druck: 3 bis 30 BAR (43 bis 435 PSI)
Leckagerate: ca. 7 (L/min) pro mm Durchmesser
Abmessungen: Flächen-/Radialdurchmesser 38 mm bis 7100 mm
Querschnitt: 1,09 bis 7,50 mm
Hinweise
Diese Komponente gilt per Formulierung als PFAS-frei* (*PFAS-frei bedeutet, dass keine absichtliche Zugabe von PFAS erfolgt; Spuren können dennoch möglich sein).
Charakteristika / Technische Spezifikationen
- Materialien: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
- Betriebstemperaturbereich: kryogen bis +1010°C (+1859°F)
- Bemessungsdruckbereich: 3 bis 30 BAR (43 bis 435 PSI)
- Dichtungsleistung: ca. 7 (L/min) pro mm Durchmesser
- Verfügbare Flächen-/Radialdurchmesser: 38 mm bis 7100 mm
- Verfügbare Querschnitte: 1,09 mm bis 7,50 mm
- Konfigurationen: Flachdichtung und axiale Bauformen; federunterstützte Option
- Vorgesehene Verwendung: flexible, gering belastete Dichtungsanwendungen mit begrenzten Bewegungen, thermischer Ausdehnung oder Fehlausrichtung
- PFAS-Status: Als PFAS-frei* betrachtet (keine absichtlichen PFAS-Zugaben)
Kataloge
Omniseal Metal Seals Handbook
68 Seiten
