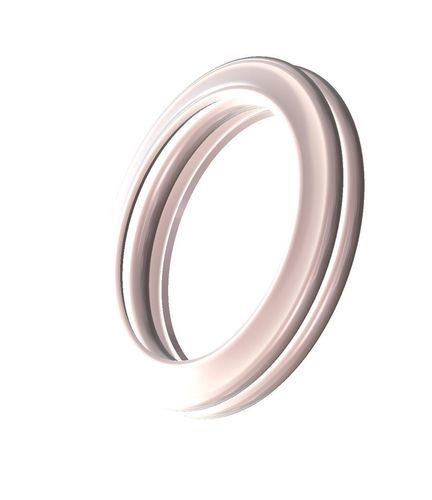

Gefederte Dichtung

E-ProfilMetallfür Flugzeug

Übersicht
Metallflächige E-Dichtungen sind für den Einsatz in anspruchsvollen Anwendungen wie der Luftfahrt ausgelegt, wo geringe Belastung, Flexibilität und hohe Temperaturbeständigkeit erforderlich sind. Die Dichtungen arbeiten überwiegend im elastischen Bereich des Materials. Als Flächendichtungen für innere und äußere Druckanwendungen erhältlich, können sie mit Beschichtungen oder Auflagen kundenspezifisch angepasst werden, um Oberflächenunregelmäßigkeiten zu füllen und die Dichtwirkung zu verbessern.

Anwendungen

• Baugruppen der Luftfahrt (z. B. Gehäuse von Gasturbinen)
• Gasturbinen und Stromerzeugung
• Warmluftleitungen
• Flanschverbindungen von Abgaskrümmern
• Dichtsitze von Kugelventilen
• Andere Hohlräume, die während des normalen Betriebs große Trennungen erfahren

Hauptmerkmale

• Überlegene Flexibilität und Rückfederverhalten, wichtig für Hohlräume mit großen Trennungen
• Für geringe Druckverformung ausgelegt mit höherer Rückfeder als viele metallische Dichtungstypen
• Gute Ermüdungsbeständigkeit
• Hohe Temperaturbeständigkeit
• Kann mit Beschichtungen/Überzügen geliefert werden, um Oberflächenunregelmäßigkeiten zu füllen und die Abdichtung zu verbessern
• Erhältlich als Innen- und Außendruck-Flächendichtungen und mit anpassbaren Querschnitten, einschließlich mehrfache gewendelter Ausführungen

Dichtungsfunktion & mechanisches Verhalten
E-Dichtungen zeigen ausgezeichnete Last-Deflexions-Beziehungen. Die Anforderungen an die Druckbelastung sind sehr gering, bei höherer Rückfeder im Vergleich zu anderen metallischen Dichtungstypen. Die Belastungsanforderungen steigen proportional zum Systemdruck und erweitern die Rückfederfähigkeit unter extremen Bedingungen.

Hinweise zu PFAS
Per se ist diese Komponente PFAS-Free*. (PFAS-Free bedeutet hier, dass der Hersteller dem Produkt nicht absichtlich PFAS-Materialien zuführt, ohne die Möglichkeit von Spuren auszuschließen.)

Technische Merkmale / Spezifikationen

• Materialien: Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Verwendung: Anwendungen, die geringe Belastung, Flexibilität und hohe Temperaturbeständigkeit erfordern
• Temperatur: -250°C bis +925°C
  (-423°F bis +1700°F)
• Druck: 3 bis 30 BAR
  (43 bis 435 PSI)
• Leckrate: 7 (L/min)/mm Durchmesser
• Klemmkraft: Lineare Lasten variieren von so niedrig wie 20 N/mm bis mehr als 500 N/mm Dichtumfang
• Abmessungen: Flachdurchmesser / Radialdurchmesser: 6,35 mm bis 7100 mm
  Querschnitt: 0,89 bis 12,70 mm
  Minimale Toleranzen: -/+0,07 mm
