Gato para helicóptero 4505.02

para aviónhidráulicotrípode

Descripción

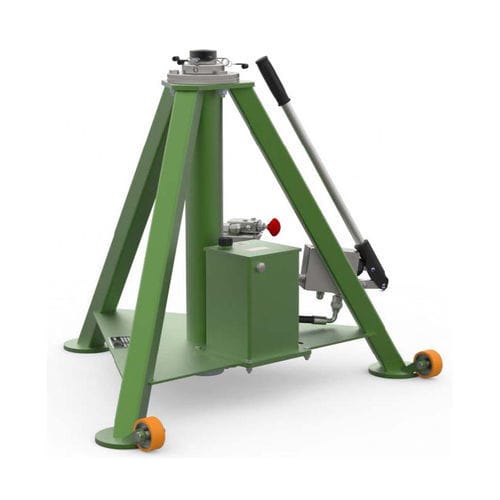

El modelo 4505.02 es un gato trípode hidráulico de una etapa con capacidad de 5 t, diseñado para operaciones de elevación en aeronaves. Su diseño modular separa el cilindro hidráulico del armazón para facilitar el mantenimiento y la reposición rápida de piezas. Esta solución independiente reduce costes de mantenimiento y garantiza una larga vida útil en aviones ejecutivos, aeronaves ligeras y helicópteros. Cada gato se prueba en banco antes de la entrega; todos los modelos se someten a pruebas laterales al 15 % de la carga vertical y se prueban en fábrica al 150 % de la capacidad nominal.

Aplicabilidad
NARIZ: Challenger 300, Caravan 406, TBM 850, G150
PRINCIPAL: Challenger 650, Caravan 208, Caravan 208B, TBM 850
COLA:

Características estándar

• Bomba hidráulica manual de accionamiento manual.
• Válvula de alivio hidráulica para protección contra sobrecarga y compensación de la expansión del fluido interno por temperatura.
• Extensión mecánica con pasadores de bloqueo en varias alturas.
• Fácil desmontaje entre el cilindro hidráulico y el bastidor (subconjunto independiente) para mantenimiento.
• Juntas de baja fricción para reducir fugas y desgaste.
• Tuerca de seguridad operada manualmente para retención secundaria.
• Ruedas giratorias de servicio pesado para posicionamiento.
• Pintura resistente Skydroll (gris estándar); todas las piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Embalaje sobre palé.
• Dimensiones de los alojamientos de gato según SAE AS8091.
• Marcado CE según EN12312. Prueba de carga en fábrica al 150 % de la capacidad nominal.

Opcionales

• Color de pintura especial.
• Caja cerrada de madera.
• Bomba hidráulica accionada por aire comprimido.
• Capota textil impermeable.

Equipos relacionados

• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• I-jack. Sistema semi-automático para izado de aeronaves (P/N: 0677.00).

Especificaciones técnicas

• Modelo: 4505.02
• Denominación comercial: Gato trípode
• Capacidad: 5 t
• Etapas: Hidráulico de una etapa
• Accionamiento estándar: Bomba hidráulica manual
• Construcción: Diseño modular con cilindro y armazón independientes para facilitar el mantenimiento
• Pruebas: Ensayo lateral al 15 % de la carga vertical; Prueba de carga en fábrica al 150 % de la capacidad nominal
• Normas: Dimensiones de alojamientos según SAE AS8091; Marcado CE según EN12312
• Protección: Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas
• Movilidad: Ruedas giratorias de servicio pesado
