Gato para helicóptero 4505.03

para aviónhidráuliconeumático

Descripción del producto

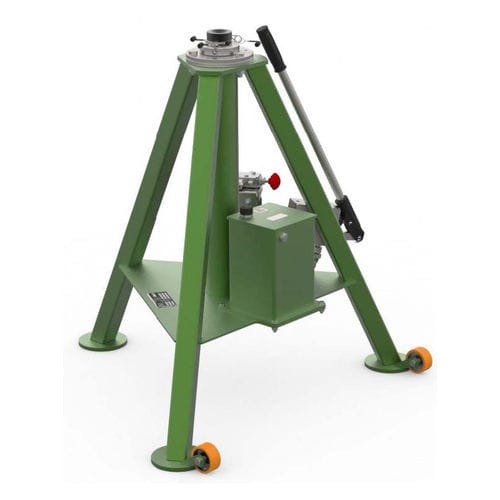

El modelo 4505.03 es un gato trípode hidráulico de 5 t de una sola etapa diseñado para operaciones de izado de aeronaves. La línea S presenta un diseño compacto y modular con cilindro hidráulico y bastidor independientes para un mantenimiento simplificado y larga vida útil en operaciones de aeronaves ejecutivas, ligeras y helicópteros. Cada equipo se somete a prueba lateral al 15% de la carga vertical y a prueba de fábrica al 150% de la capacidad nominal antes de su entrega.

Aplicabilidad
NARIZ | PRINCIPAL | COLA
G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III | G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III |

Características estándar
Bomba hidráulica manual.

• Válvula de alivio hidráulica para sobrecarga y protección adicional frente a la expansión interna del fluido por temperatura.
• Extensión mecánica con bloqueo por pernos a diferentes alturas.
• Desmontaje fácil entre el cilindro hidráulico y el bastidor (conjunto independiente) para mantenimiento rápido.
• Juntas de baja fricción.
• Tuerca de seguridad operada manualmente.
• Ruedas giratorias resistentes para maniobrabilidad.
• Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Embalaje sobre palé.
• Dimensiones de las boquillas de gato según norma SAE AS8091.
• Marcado CE según EN12312; prueba de fábrica al 150% de la capacidad nominal.

Opcionales
Color de pintura especial.

• Caja cerrada de madera.
• Bomba hidráulica accionada por aire (neumática).
• Cubierta textil para lluvia.

Equipos relacionados
Sistema de alineación láser (P/N: 1851.07).

• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• I-jack — sistema semiautomático para izado de aeronaves (P/N: 0677.00).

Especificaciones técnicas

• Referencia modelo: 4505.03
• Tipo: Gato trípode hidráulico de una sola etapa
• Capacidad nominal: 5 t
• Bomba estándar: Bomba hidráulica manual
• Bomba opcional: Bomba hidráulica neumática
• Extensión mecánica: Bloqueo por pernos en varias alturas
• Diseño: Cilindro hidráulico y bastidor independientes para mantenimiento sencillo
• Prueba lateral: 15% de la carga vertical
• Prueba de fábrica: 150% de la capacidad nominal
• Dimensiones de las boquillas de gato: Norma SAE AS8091
• Juntas: Juntas de baja fricción
• Seguridad: Tuerca de seguridad operada manualmente
• Movilidad: Ruedas giratorias resistentes
• Tratamiento superficial: Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas
• Embalaje: Sobre palé
