Gato para helicóptero 4505.54

para aviónhidráuliconeumático

Descripción

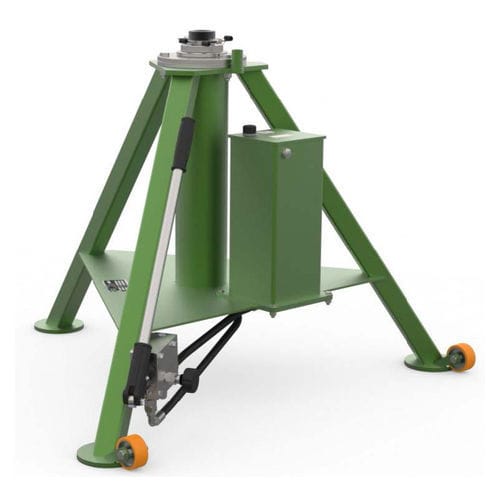

El modelo 4505.54 es un gato trípode hidráulico de dos etapas con capacidad nominal de 5 t, diseñado para el izado de aeronaves (nariz, tren principal, cola). Los gatos trípode de la línea Langa S presentan un diseño compacto y sencillo con cilindro hidráulico independiente del bastidor para un mantenimiento fácil y un suministro rápido de repuestos. Esta solución modular reduce costes de mantenimiento y garantiza una larga vida útil en aviación ejecutiva, aeronaves ligeras y helicópteros. Cada gato se prueba en banco antes de la entrega; todos los modelos reciben una prueba lateral al 15 % de la carga vertical y una carga de ensayo en fábrica al 150 % de la capacidad nominal.

Aplicabilidad
Nariz | Principal | Cola
Ejemplos: Citation ULTRA 560, Citation Latitude 680A, Citation Longitude 700, Citation Sovereign 680

Características estándar

• Bomba hidráulica manual.
• Válvula de alivio hidráulica para sobrecarga y protección por expansión térmica del fluido.
• Extensión mecánica con pasadores de bloqueo en varias alturas.
• Fácil desmontaje entre cilindro hidráulico y bastidor (subconjunto independiente).
• Sellos de baja fricción.
• Tuercas de seguridad operadas manualmente.
• Ruedas pivotantes de servicio pesado.
• Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Embalaje sobre palé.
• Dimensiones de casquillos según SAE AS8091.
• Marcado CE según EN12312; ensayo de fábrica al 150 % de la capacidad nominal.

Opcionales

• Color de pintura especial.
• Caja cerrada de madera.
• Bomba hidráulica accionada por aire.
• Cobertor textil contra lluvia.

Equipos relacionados

• Sistema de alineación láser (P/N: 1851.07).
• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• I-jack, sistema semi-automático de izado de aeronaves (P/N: 0677.00).

Especificaciones técnicas

• Código de modelo: 4505.54
• Denominación: Gato trípode, capacidad nominal 5 t
• Tipo: Gato trípode hidráulico de dos etapas
• Pruebas: Prueba lateral al 15 % de la carga vertical; ensayo de fábrica al 150 % de la capacidad nominal
• Normativa: Dimensiones de casquillos según SAE AS8091; marcado CE según EN12312
• Operación: Bomba hidráulica manual (estándar); bomba hidráulica accionada por aire opcional
• Diseño: Cilindro hidráulico y bastidor independientes para mantenimiento y suministro de repuestos facilitados
• Seguridad: Válvula de alivio hidráulica para sobrecarga; tuercas de seguridad manuales; extensión mecánica con pasadores de bloqueo
• Sellos y acabado: Sellos de baja fricción; pintura Skydroll resistente (gris estándar); piezas sin pintar galvanizadas o nitruradas
• Movilidad y embalaje: Ruedas pivotantes de servicio pesado; embalaje sobre palé
• Ejemplos de aplicabilidad: Citation ULTRA 560, Citation Latitude 680A, Citation Longitude 700, Citation Sovereign 680
