Gato para helicóptero 4530.01

para aviónhidráuliconeumático

Descripción

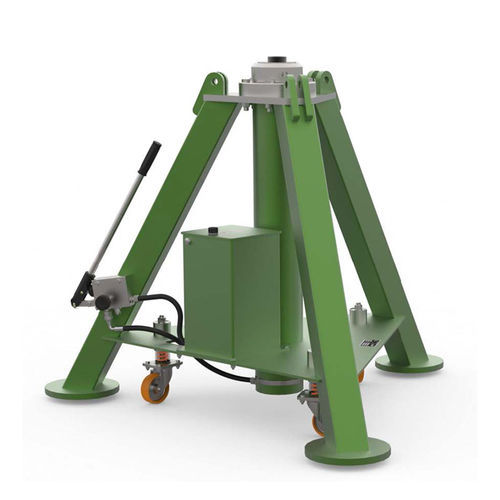

El modelo 4530.01 es un gato trípode hidráulico de una etapa de 30 t, diseñado para el izado de aeronaves comerciales ligeras, de negocios y helicópteros. La serie S presenta un diseño compacto y modular con cilindro hidráulico y bastidor independientes, lo que facilita el mantenimiento y el suministro rápido de repuestos. Cada unidad se prueba en fábrica: ensayo lateral al 15% de la carga vertical y prueba de carga a 150% de la capacidad nominal.

Aplicabilidad
NARIZ
B707

PRINCIPAL
G350, G450, G600, G500, GLOBAL 5500, GLOBAL 6500, Gulfstream II, Gulfstream III, Gulfstream IV, Gulfstream IV SP, Gulfstream V, Gulfstream V SP, Challenger 870, Global Express, GLOBAL 5000, GLOBAL 6000, GLOBAL EXPRESS XRS

COLA
DC9

Características estándar

• Bomba hidráulica manual de mano
• Válvula de alivio hidráulico contra sobrecarga y protección frente a la expansión interna del fluido por temperatura
• Extensión mecánica por tornillo
• Fácil desmontaje entre el cilindro hidráulico y el bastidor (subconjunto independiente) para un mantenimiento rápido
• Sellos de baja fricción
• Tuercas de seguridad accionadas manualmente
• Ruedas giratorias reforzadas con muelle
• Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión
• Embalaje sobre palé
• Dimensiones de los casquillos según la norma SAE AS8091
• Marcado CE según EN12312; ensayo de carga en fábrica al 150% de la capacidad nominal

Opcionales

• Color de pintura especial
• Caja cerrada de madera
• Bomba hidráulica accionada por aire (neumática)
• Funda textil impermeable

Equipos relacionados

• Sistema de alineación láser (P/N: 1851.07)
• Sistema de pesaje integrado en gatos (P/N: 1898.00)
• I-jack, sistema semiautomático para izado de aeronaves (P/N: 0677.00)

Especificaciones técnicas

• Código de modelo: 4530.01
• Denominación / serie: S line
• Capacidad nominal: 30 t (toneladas)
• Tipo: Gato trípode hidráulico de una etapa
• Bomba: Bomba hidráulica manual (opcional bomba neumática disponible)
• Seguridad: Válvula de alivio hidráulico contra sobrecarga; tuercas de seguridad manuales
• Construcción: Diseño modular con cilindro y bastidor independientes para facilitar el mantenimiento
• Sellos: Sellos de baja fricción
• Movilidad: Ruedas giratorias reforzadas con muelle
• Acabado: Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas
• Embalaje: Suministrado embalado sobre palé (opción: caja cerrada de madera)
• Casquillos: Dimensiones según la norma SAE AS8091
• Marcado y ensayos: Marcado CE (EN12312); ensayo en fábrica al 150% de la capacidad nominal; ensayo lateral al 15% de la carga vertical
• Uso previsto: Para aeronaves de negocios, ligeras y helicópteros
