Gato para helicóptero 4505.04

para aviónhidráulicohidroneumático

Descripción

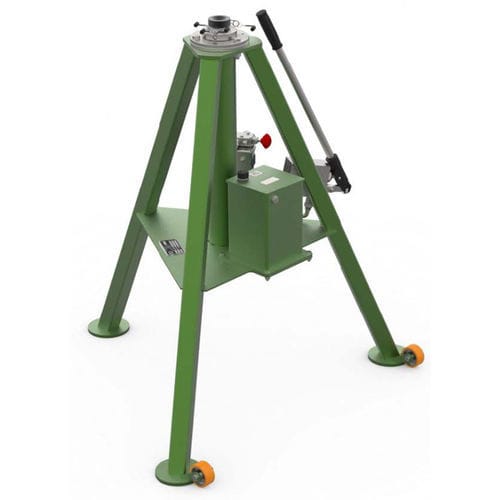

El modelo 4505.04 es un gato trípode hidráulico de una etapa de la serie Langa S line, diseñado para aeronaves comerciales ligeras, aviones ejecutivos y helicópteros. Su diseño compacto y modular separa el cilindro del bastidor para un mantenimiento simplificado, suministro rápido de repuestos y larga vida útil. Cada unidad se prueba en fábrica en un banco de ensayo; todos los modelos reciben prueba lateral al 15 % de la carga vertical.

Aplicabilidad
PROA | PRINCIPAL | COLA
Hawker Beechcraft 1000; Hawker HS-125 400/800/850/900; Pilatus PC-12

Características estándar

• Bomba hidráulica manual.
• Válvula de alivio hidráulico para sobrecarga y protección frente a la expansión del fluido por temperatura.
• Extensión mecánica con enclavamientos por perno en varias alturas.
• Fácil desmontaje entre el cilindro hidráulico y el bastidor (subconjunto independiente) para mantenimiento.
• Sellos de baja fricción.
• Tuerca de seguridad operada manualmente.
• Ruedas giratorias de gran capacidad para maniobrabilidad.
• Pintura resistente Skydroll (gris estándar); todas las piezas sin pintar galvanizadas o nitruradas para resistencia a la corrosión.
• Embalaje sobre palet.
• Dimensiones de las bases del gato según norma SAE AS8091.
• Marcado CE según EN12312; ensayo de carga en fábrica al 150 % de la capacidad nominal.

Opcionales
Color de pintura especial.

• Caja cerrada de madera.
• Bomba hidráulica accionada por aire comprimido.
• Capota textil impermeable.

Equipos relacionados
Sistema de alineación láser (P/N: 1851.07).

• Sistema de pesaje integrado en gatos (P/N: 1898.00).
• I-jack — sistema semiautomático de elevación de aeronaves (P/N: 0677.00).

Especificaciones técnicas

• Modelo: 4505.04
• Serie: Langa S line
• Tipo: Gato trípode hidráulico de una etapa
• Capacidad nominal: 5 t
• Bomba estándar: Bomba hidráulica manual
• Protección: Válvula de alivio hidráulico para sobrecarga y expansión del fluido por temperatura
• Extensión: Extensión mecánica con enclavamientos por perno (varias alturas)
• Diseño: Cilindro y bastidor independientes (modular) para desmontaje y mantenimiento fácil
• Sellos: Sellos de baja fricción
• Seguridad: Tuerca de seguridad operada manualmente
• Movilidad: Ruedas giratorias de gran capacidad
• Tratamiento de superficie: Pintura resistente Skydroll (gris estándar); piezas sin pintar galvanizadas o nitruradas
• Embalaje: Sobre palet
• Dimensiones de las bases: Según norma SAE AS8091
• Normas y pruebas: Marcado CE según EN12312; ensayo de carga en fábrica al 150 % de la capacidad nominal; prueba lateral al 15 % de la carga vertical
• Control de calidad: Cada gato probado en banco antes de la entrega
