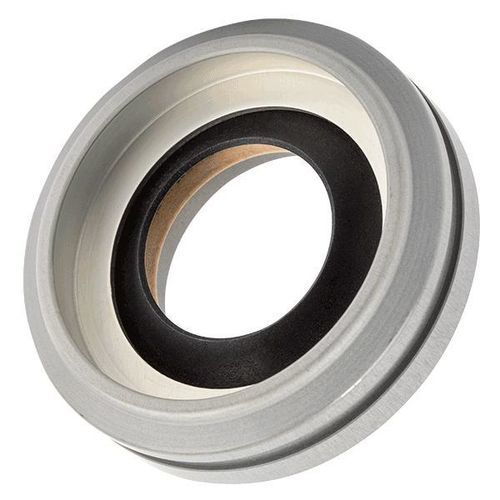

Junta de labio 20

circularde metalde polímero

Resumen
Las juntas labiales Omniseal® 20 son una modificación del diseño Omniseal® 10. Esta solución de sellado ofrece mayor vida útil y mejor sellado de gases y medios abrasivos gracias a una mayor carga en el labio, además de proporcionar mayor capacidad frente a desalineamientos (runout). Las velocidades y presiones de funcionamiento se mantienen según lo especificado para la junta Omniseal® 10.

Aplicaciones típicas

• Cajas de engranajes
• Bombas y motores sumergibles
• Mezcladores

Especificaciones estándar
Materiales: carcasa metálica exterior; compuestos poliméricos de alto rendimiento; la selección del material la realizan los ingenieros de diseño según los requisitos de la aplicación.
Uso: cajas de engranajes, bombas/motores sumergibles, mezcladores.
Rango de temperatura: -50 a +200°C (-58 a +392°F)
Presión: 5 bar (0,5 MPa)
Velocidad máxima: 25 m/s
Dimensiones: rango de eje (con carcasa metálica): 6 - 330 mm; rango de diámetro interior (con carcasa metálica): 16 - 380 mm
Tolerancias mínimas: Eje ±0,003"; Diámetro interior ±0,001"

Notas
Las Omniseal® 20 están diseñadas para mejorar el sellado de gases y medios abrasivos mediante una mayor carga de labio y para ofrecer mayor capacidad frente a desalineamientos en comparación con diseños de juntas labiales Omniseal® anteriores.

Especificaciones técnicas

• Marca: Omniseal®
• Tipo de producto: junta labial rotativa (sellado de eje con alta carga de labio)
• Materiales principales: carcasa metálica y compuestos poliméricos de alto rendimiento (selección por ingenieros de diseño)
• Aplicaciones típicas: cajas de engranajes; bombas/motores sumergibles; mezcladores
• Rango de temperatura: -50 a +200°C (-58 a +392°F)
• Presión máxima: 5 bar (0,5 MPa)
• Velocidad máxima del eje: 25 m/s
• Rango de eje (con carcasa metálica): 6 - 330 mm
• Rango de diámetro interior (con carcasa metálica): 16 - 380 mm
• Tolerancias mínimas: Eje ±0,003"; Diámetro interior ±0,001"
