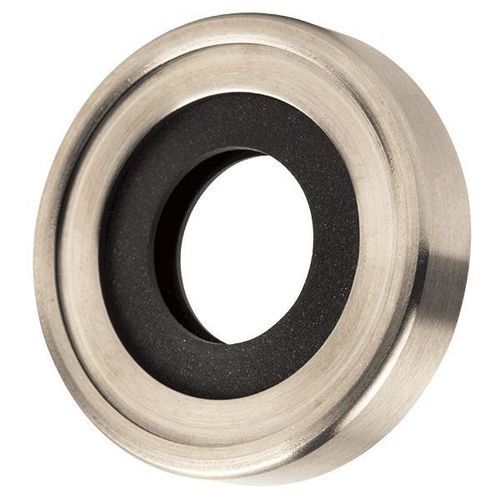

Junta de doble labio 70

circularde metalde polímero

Resumen
Omniseal® Series 70, 80 y 90 son retenes de labio rotativo de doble labio diseñados para aplicaciones rotativas de alta presión y alta velocidad. Las configuraciones incluyen un labio primario roscado y un labio de sellado secundario para condiciones lubricadas, mejorando el control de fugas y aumentando los intervalos de mantenimiento.

Detalles de la serie

• Serie 70: indicada para presiones hasta 400 PSID con medio lubricante y velocidades hasta 3 500 ft/min. Ejemplos de PV máximos: 300 000 (lubricado), 50 500 (no lubricado).
• Serie 80: optimizada para sistemas lubricados a altas velocidades (hasta 4 500 ft/min) y presiones hasta 250 PSID; diseñada para rotación del eje en sentido horario vista desde el lado de la atmósfera. Ejemplo de PV máximo: 200 000 (lubricado).
• Serie 90: idéntica a la Serie 80 pero para rotación en sentido antihorario vista desde el lado de la atmósfera.

Aplicaciones y rendimiento
Estos retenes de labio rotativo de polímero sustituyen con frecuencia retenes de labio elastómero y sellos de cara de carbono en equipos como compresores de aire y refrigeración, motores hidráulicos, bombas y bombas de vacío. La evolución del diseño persigue fugas cero y una vida útil prolongada; en algunas instalaciones, los retenes Omniseal pueden ofrecer operación sin mantenimiento superior a 40 000 horas en condiciones recomendadas.

Especificaciones estándar

• Materiales: carcasa externa metálica; compuestos poliméricos de alto rendimiento (selección de material por ingenieros de diseño).
• Usos típicos: motores hidráulicos, bombas, transmisiones hidrostáticas, equipos hidráulicos de alta presión, compresores de aire, compresores de refrigeración, bombas de vacío.
• Rango de temperatura: -50°C a +200°C (-58°F a +392°F).
• Presión: hasta 28 bar.
• Velocidad máxima: hasta 30 m/s.
• Dimensiones (con carcasa metálica): diámetros de eje 6–330 mm; diámetros de alojamiento 16–380 mm.
• Tolerancias mínimas de mecanizado: eje ±0.003 in; alojamiento ±0.001 in.

Características técnicas

• Diseño: retén de eje rotativo de doble labio con opción de labio primario roscado y labio secundario para condiciones lubricadas.
• Series disponibles: 70 (mayor capacidad de presión), 80 (alta velocidad horario), 90 (alta velocidad antihorario).
• Límites PV (ejemplos): Serie 70 hasta 300 000 (lubricado) / 50 500 (no lubricado); Serie 80 hasta 200 000 (lubricado).
• Temperatura de funcionamiento: -50°C a +200°C.
• Clasificación máxima de presión: hasta 28 bar (según sitio).
• Velocidad máxima del eje: hasta 30 m/s; velocidades específicas por serie indicadas en ft/min en los detalles de la serie.
• Rango de eje (con carcasa metálica): 6–330 mm; rango de alojamiento: 16–380 mm.
• Aplicaciones típicas: equipos rotativos hidráulicos y neumáticos, compresores, bombas de vacío.
