Junta de labio 30
de sección circularde polímerode metal

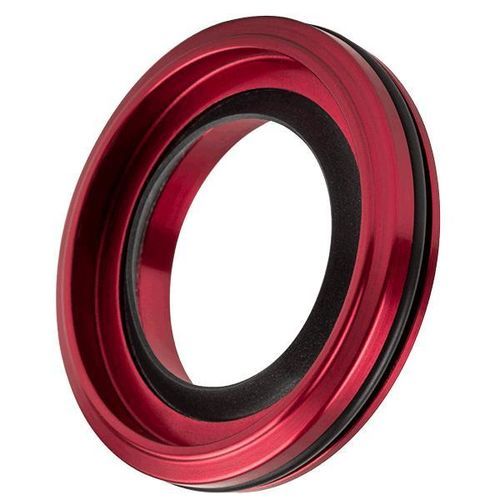

Junta de labio - 30 - Omniseal Solutions - de sección circular / de polímero / de metal
Junta de labio - 30 - Omniseal Solutions - de sección circular / de polímero / de metal
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de labio
Forma
de sección circular
Material
de polímero, de metal
Otras características
radial, dinámica, de alta temperatura
Fluido
de aceite
Temperatura límite

Máx.: 200 °C
(392 °F)

Mín.: -50 °C
(-58 °F)

Presión límite

Máx.: 100.000 Pa
(14,5 psi)

Mín.: 0 Pa
(0 psi)

Diámetro

Máx.: 330 mm
(12,992 in)

Mín.: 6 mm
(0,236 in)

Diámetro exterior

Máx.: 380 mm
(14,961 in)

Mín.: 16 mm
(0,63 in)

Velocidad

Máx.: 30 m/s
(98,4 ft/s)

Mín.: 0 m/s
(0 ft/s)

Descripción

Descripción general
Omniseal® series 30 y 40 son retenes de labio rotativo con labio de sellado roscado que expulsa el medio lubricante fuera de la interfaz de sellado. Están diseñados para uso únicamente con medios lubricantes y garantizan estanqueidad dentro de los límites PV y de presión especificados.

Materiales y diseño
Compuestos poliméricos propietarios de alto rendimiento se combinan con opciones de carcasa exterior metálica y geometrías diseñadas. Las combinaciones de materiales se seleccionan según los requisitos de la aplicación y los estándares de producción.

Aplicaciones
  • Sellos de cárter de motor.
  • Husillos y conjuntos de ejes rotativos similares.

Especificaciones estándar (resumen)
Materiales: opciones de carcasa metálica; compuestos poliméricos propietarios de alto rendimiento.
Uso: sellos de cárter, husillos, ejes rotativos en cajas de engranajes y equipos similares.
Temperatura: -50 a +200°C (-58 a +392°F).
Presión: 1 bar (0,1 MPa).
Velocidad máxima: 30 m/s.
Dimensiones (diámetros eje / alojamiento): eje 6 - 330 mm (con carcasa metálica); alojamiento 16 - 380 mm (con carcasa metálica).
Tolerancias mínimas: eje ±0,003"; alojamiento ±0,001".

Características / Especificaciones técnicas
  • Modelo / Serie: 30 / 40
  • Labio de sellado: labio roscado que expulsa el medio fuera del sello
  • Medio previsto: únicamente medios lubricantes
  • Opciones de carcasa exterior: material metálico disponible
  • Material del sello: compuestos poliméricos propietarios de alto rendimiento
  • Rango de temperatura de funcionamiento: -50 a +200°C (-58 a +392°F)
  • Presión máxima recomendada: 1 bar (0,1 MPa)
  • Velocidad superficial máxima del eje: 30 m/s
  • Rango de diámetros de eje (con carcasa metálica): 6 - 330 mm
  • Rango de diámetros de alojamiento (con carcasa metálica): 16 - 380 mm
  • Tolerancias mínimas: Eje ±0,003"; Alojamiento ±0,001"
  • Aplicaciones típicas: sellos de cárter de motor, husillos, sellado de ejes rotativos en cajas de engranajes y equipos similares
