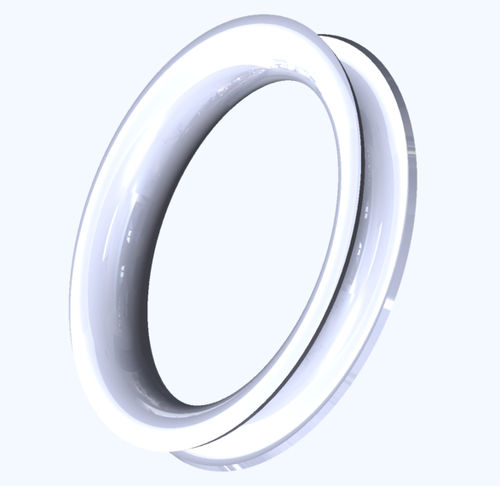

Junta de muelle

en Cde metalpara aeronave

Descripción general
Los sellos metálicos de cara en C ayudan a resolver los desafíos de estanqueidad frente a pulsaciones de calor y presión. La clave del rendimiento del sello es el alto rebote elástico proporcionado por la construcción en forma de C. Estos sellos resilientes son adecuados para presiones internas, externas y axiales en condiciones extremas que impiden el uso de juntas orgánicas.

Puntos clave

• Alto rebote elástico debido a la construcción en C para mayor resiliencia.
• Adecuado para sellado de presión interno, externo y axial.
• Funciona en rangos extremos de temperatura y presión donde fallan las juntas orgánicas.
• Revestimiento o placas opcionales proporcionan una superficie más blanda para reducir fugas y adaptarse a pequeñas imperfecciones de la brida.

Aplicaciones típicas

• Intercambiadores de calor en Oil & Gas
• Equipos láser
• Criocoolers
• Sellos de bidones en gestión de residuos nucleares
• Sellos de boss
• Moldeo por inyección
• Sistemas de combustible y aire en aviación

Especificaciones estándar
Materiales: Alloy Inconel® X-750, Alloy Inconel® 718
Uso: presiones internas, externas y axiales en condiciones que excluyen juntas orgánicas
Rango de temperatura: -253°C a +1100°C (-423°F a +2000°F)
Rango de presión: vacío alto hasta 5.500 BAR (79.770 PSI)
Tasa de fugas: 1e-2 a 1e-10 mbar·l/s (según post-tratamiento)
Carga de apriete: aproximadamente 250 N/mm de circunferencia del sello
Dimensiones: diámetro 6 mm a 3000 mm (tamaños personalizados a pedido)
Sección: 0,79 a 12,70 mm
Tolerancias mínimas: ±0,05 mm

Declaración PFAS
Por su naturaleza, este componente es libre de PFAS*. Libre de PFAS aquí significa que no se añaden intencionadamente materiales PFAS al producto; no excluye la posibilidad de contaminación ambiental trazada.

Especificaciones técnicas

• Materiales: Alloy Inconel® X-750; Alloy Inconel® 718
• Casos de uso: sellado de presión interno, externo y axial en condiciones extremas
• Rango de temperatura: -253°C a +1100°C (-423°F a +2000°F)
• Capacidad de presión: desde vacío alto hasta 5.500 BAR (79.770 PSI)
• Tasa de fugas: de 1e-2 a 1e-10 mbar·l/s según post-tratamiento
• Carga de apriete recomendada: ~250 N/mm de circunferencia del sello
• Diámetros disponibles: 6 mm a 3000 mm (tamaños personalizados a pedido)
• Rango de sección: 0,79 mm a 12,70 mm
• Tolerancias mínimas de fabricación: ±0,05 mm
