Junta de muelle Turbo
de sección circularde metalpara aeronave

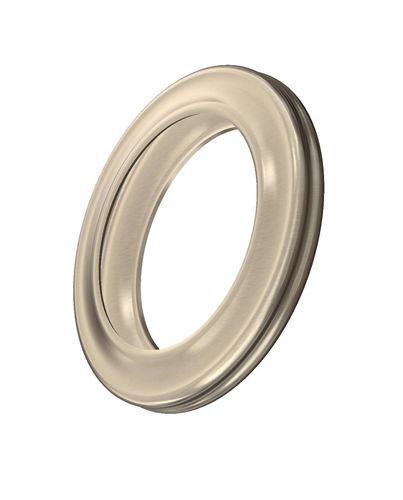

Junta de muelle - Turbo - Omniseal Solutions - de sección circular / de metal / para aeronave
Junta de muelle - Turbo - Omniseal Solutions - de sección circular / de metal / para aeronave
Junta de muelle - Turbo - Omniseal Solutions - de sección circular / de metal / para aeronave - imagen - 2
Junta de muelle - Turbo - Omniseal Solutions - de sección circular / de metal / para aeronave - imagen - 3
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de muelle
Forma
de sección circular
Material
de metal
Aplicaciones
para aeronave
Otras características
flexible, radial, de alta temperatura, a medida, con muelle, de gran diámetro
Temperatura límite

Máx.: 1.010 °C
(1.850 °F)

Mín.: -196 °C
(-321 °F)

Presión límite

Máx.: 30 bar
(435,1 psi)

Mín.: 3 bar
(43,5 psi)

Diámetro

Máx.: 7.100 mm
(279,528 in)

Mín.: 38 mm
(1,496 in)

Descripción

Descripción general
Los sellos turbo metálicos están diseñados para aplicaciones que requieren baja carga, flexibilidad y capacidad para altas temperaturas. Pueden energizarse mediante un muelle para mejorar el rendimiento de sellado. Aunque se emplean mayoritariamente como sellos de cara, también pueden fabricarse en configuraciones axiales para aplicaciones específicas, por ejemplo turbinas de gas en generación de energía.

Aplicaciones
  • Sellos de eje de turbina en cara y axiales para aplicaciones flexibles y de baja carga
  • Energía / generación eléctrica (turbinas de gas) y otras máquinas rotativas con movimientos limitados, dilatación térmica o desalineación

Diseño y funcionamiento
  • Diseñados principalmente como sellos de cara; configuraciones axiales disponibles
  • Opción de energizado por muelle para mejorar el sellado
  • Diseñados para absorber movimientos limitados por dilatación térmica, desalineación o recuperación elástica aumentada
  • Capacidad de doble sellado (cara y axial) para adaptarse a distintas geometrías y movimientos limitados

Especificaciones estándar
Materiales: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Uso típico: aplicaciones con cavidades suficientemente anchas y baja carga de compresión; similar a los E-Seals
Temperatura: criogénico hasta +1010°C (+1859°F)
Presión: 3 a 30 BAR (43 a 435 PSI)
Tasa de fugas: aprox. 7 (L/min) por mm de diámetro
Dimensiones: diámetros cara/radial 38 mm a 7100 mm
Sección transversal: 1,09 a 7,50 mm

Notas
Este componente es libre de PFAS* por formulación (*libre de PFAS significa que no se añaden intencionadamente PFAS; pueden existir trazas).

Características / Especificaciones técnicas
  • Materiales: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
  • Rango de temperatura de funcionamiento: criogénico hasta +1010°C (+1859°F)
  • Rango de presión nominal: 3 a 30 BAR (43 a 435 PSI)
  • Rendimiento de fugas: aprox. 7 (L/min) por mm de diámetro
  • Diámetros disponibles (cara/radial): 38 mm a 7100 mm
  • Secciones transversales disponibles: 1,09 mm a 7,50 mm
  • Configuraciones: sello de cara y diseños axiales; opción energizada por muelle
  • Uso previsto: aplicaciones de sellado flexibles y de baja carga con movimientos limitados, dilatación térmica o desalineación
  • Estado PFAS: Considerado libre de PFAS* (sin adiciones intencionadas)
