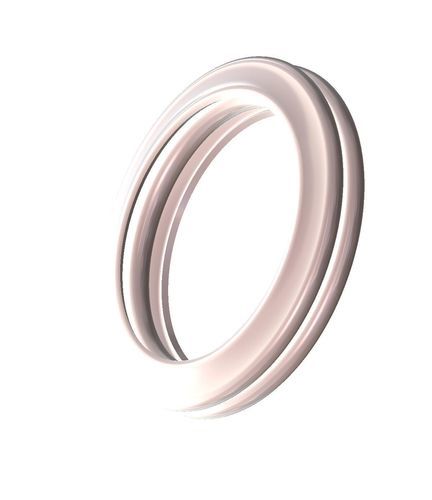

Junta de muelle

en Ede metalpara aeronave

Descripción general
Las juntas E de cara metálica están diseñadas para operar en aplicaciones exigentes, como la aeronáutica, donde se requieren baja carga, flexibilidad y capacidad a altas temperaturas. Las juntas trabajan principalmente dentro de los límites elásticos del material. Disponibles como soluciones de sellado de cara para presión interna y externa, pueden diseñarse a medida con tratamientos superficiales o recubrimientos para rellenar imperfecciones y mejorar el sellado.

Aplicaciones

• Componentes aeronáuticos (p.ej., carcasas de motores de turbina de gas)
• Turbinas de gas y generación de energía
• Conducciones de aire caliente
• Acoplamientos de colectores de escape
• Juntas de asiento de válvulas de esfera
• Otras cavidades que experimentan grandes separaciones durante el funcionamiento normal

Principales características

• Flexibilidad y recuperación elástica superiores, importantes en cavidades con grandes separaciones
• Diseñado para cargas de compresión ligeras con mayor recuperación que muchos tipos de juntas metálicas
• Buena resistencia a la fatiga
• Capacidad para altas temperaturas
• Puede suministrarse con recubrimientos/platinas para rellenar imperfecciones de superficie y mejorar el sellado
• Disponible como sellos de cara para presión interna y externa y secciones transversales personalizables, incluyendo diseños multicorvados

Función del sello y comportamiento mecánico
Las E-Seals presentan excelentes relaciones carga-deflexión. Los requisitos de carga de compresión son muy bajos con mayor recuperación elástica en comparación con otros tipos de juntas metálicas. Los requisitos de carga aumentan proporcionalmente con la presión del sistema, ampliando la capacidad de recuperación en condiciones extremas.

Notas sobre PFAS
Por su naturaleza, este componente es PFAS-Free*. (PFAS-Free aquí significa que el fabricante no añade intencionadamente materiales PFAS en el producto, sin excluir la posibilidad de trazas.)

Características / especificaciones técnicas

• Materiales: Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Uso: aplicaciones que requieren baja carga, flexibilidad y capacidad a altas temperaturas
• Temperatura: -250°C a +925°C
  (-423°F a +1700°F)
• Presión: 3 a 30 BAR
  (43 a 435 PSI)
• Tasa de fuga: 7 (L/min)/mm de diámetro
• Carga de apriete: las cargas lineales varían desde tan bajas como 20 N/mm hasta más de 500 N/mm de circunferencia del sello
• Dimensiones: Diámetro de cara / Diámetro radial: 6,35 mm a 7100 mm
  Sección transversal: 0,89 a 12,70 mm
  Tolerancias mínimas: -/+0,07 mm
