Junta de muelle

en Cde metalde acero inoxidable

Descripción general del producto

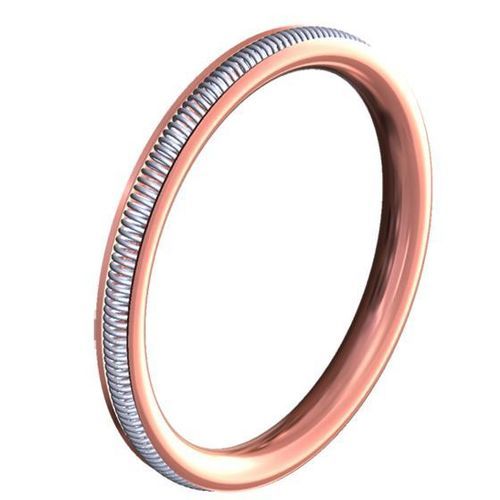

Este sello de cara utiliza un elemento energizado por resorte dentro de una chaqueta tipo C-Seal para proporcionar una solución de estanqueidad metal‑a‑metal autoactivada por presión. La combinación de materiales base y tratamientos de superficie permite sellar prácticamente cualquier fluido a temperaturas y presiones extremas con estabilidad a largo plazo.

Aplicaciones

• Recipientes a presión
• Aperturas de inspección
• Generadores de vapor
• Aplicaciones de alta exigencia que requieren tasas de fuga muy bajas bajo elevadas cargas

Diseño y funcionamiento
El resorte energizador aplica una precarga uniforme a la chaqueta, manteniendo una carga de contacto controlada en las superficies de sellado. El diseño requiere una fuerza de deslizamiento moderada; esta puede ajustarse para minimizar el desgaste y evitar daños superficiales en condiciones secas o mal lubricadas.

Diseño (formas especiales)
Los C-Seal energizados por resorte se fabrican en configuraciones circulares y no circulares. Las formas no circulares suelen requerir utillaje especial. Existen relaciones críticas entre la altura libre y los radios de esquina. Ejemplos de formas producidas: cuadrada, rectangular, ovalada, racetrack.

Especificaciones estándar
Materiales y resortes: Materiales: Alloy X-750, Alloy 718, 304 SS (otros materiales bajo pedido). Resortes: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90.
Uso típico: aplicaciones que demandan fugas muy bajas con altas cargas de apriete.
Rango de temperatura: Criogénico a +1100°C (+2012°F).
Rango de presión: Vacío ultra alto a 79,770 psi (5,500 bar).
Tasa de fuga: 1e-2 a 1e-12 mbar·l/s (dependiendo del postratamiento).
Carga de sujeción: 70 a 800 N/mm.
Dimensiones: Diámetro cara/radial: 9,5 mm a 4500 mm; Sección: 1,19 a 12,7 mm.
Tolerancias mínimas: ±0,05 mm.

Información adicional
Los sellos faciales energizados por resorte se especifican cuando se requiere un control estricto de fugas. Pueden suministrarse en una variedad de metales, aleaciones de resortes y tratamientos superficiales para entornos de alta temperatura, alta presión y química agresiva.

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
