Junta de botón V
E-ringde metalpara aeronave

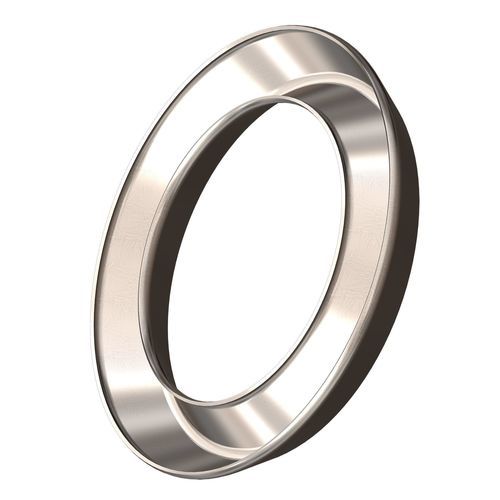

Junta de botón - V - Omniseal Solutions - E-ring / de metal / para aeronave
Junta de botón - V - Omniseal Solutions - E-ring / de metal / para aeronave
Junta de botón - V - Omniseal Solutions - E-ring / de metal / para aeronave - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Tipo
de botón
Forma
E-ring
Material
de metal
Aplicaciones
para aeronave
Otras características
a medida, estática, de alta temperatura, resistente al aceite, flexible, de grandes dimensiones, radial, conductora, de alta presión, de gran diámetro, a prueba de abrasión, resistente a los productos químicos, a medida, resistente a la corrosión, de muelle, de simple efecto
Fluido
de aceite, para carburante
Temperatura límite

Mín.: -200 °C
(-328 °F)

Máx.: 1.100 °C
(2.012 °F)

Presión límite

1 bar
(14,5 psi)

Máx.: 100 bar
(1.450,4 psi)

Diámetro

Mín.: 30 mm
(1,181 in)

Máx.: 4.500 mm
(177,165 in)

Descripción

Descripción general Esta junta facial metálica en V ofrece mayor separación admisible de brida, menores requisitos de fuerza de apriete y un sellado activado por presión. Es adecuada para aplicaciones que requieren bajas cargas de apriete y resistencia a altas temperaturas.

Personalización Estas juntas metálicas se pueden suministrar con una variedad de acabados superficiales, baños y recubrimientos (incluidos baños blandos o recubrimientos finos) para optimizar el rendimiento de fugas y la compatibilidad con las bridas contrapuestas.

Aplicaciones típicas
  • Juntas de carenado (shroud)
  • Bordes de boquillas de combustible en turbinas de generación eléctrica


Libre de PFAS Por su naturaleza, este componente es Libre de PFAS*. *Libre de PFAS aquí significa que no se añaden intencionalmente sustancias PFAS durante la fabricación; no se pueden excluir trazas debido a la contaminación ambiental.

Función y movimiento del sello — Recuperación elástica Las V-Seals están diseñadas para una alta recuperación elástica y funcionan como sellos de baja carga. Su baja carga permite alcanzar buena estanqueidad cuando se combinan con baños o recubrimientos blandos que mejoran la conformidad.

Función y movimiento del sello — Diseño Deben revisarse los parámetros básicos de diseño durante la selección del sello. Existe una relación directa entre el diámetro exterior (OD) del sello y la altura libre: alturas libres mayores aumentan la resiliencia y proporcionan prestaciones más consistentes.

Especificaciones técnicas
  • Materiales: Aleación Inconel® X-750, Aleación Inconel® 718
  • Uso típico: aplicaciones con requisitos de baja carga y demandas de estanqueidad limitadas
  • Rango de temperatura: criogénico a +1100 °C (+2012 °F)
  • Rango de presión: vacío a 300 psi (20 bar)
  • Tasa de fuga: 1e-1 a 1e-7 mbar*l/s (dependiendo del post-tratamiento)
  • Carga de apriete: sin muelle 20 a 70 N/mm
  • Dimensiones: Diámetro 30 mm a 4500 mm; Sección 2,39 a 12,70 mm; Tolerancias mínimas ±0,05 mm
