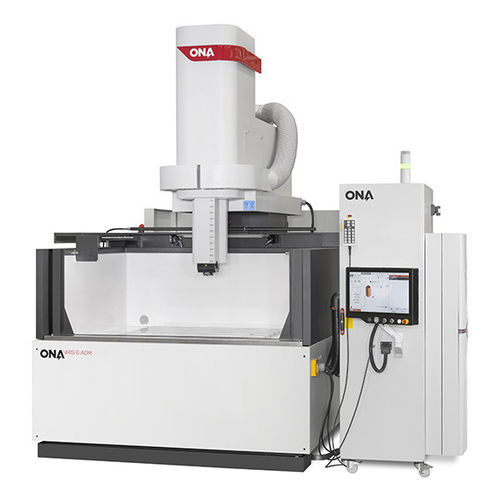

EDM por penetración IRIS 6 A0M
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- por penetración
- Carrera X
1.000 mm
(39 in)- Carrera Y
750 mm
(30 in)- Carrera Z
650 mm
(26 in)
Descripción
Descripción general
Equipo de electroerosión por penetración (EDM) completamente conectado, con un potente motor gráfico que permite simular cualquier proyecto y reducir el riesgo de error. Facilita la planificación por simulación para transformar los requisitos en estrategias de mecanizado precisas y repetibles.
Especificaciones (tabla)
Recorrido eje X (individual): 1.000 mm — 39,37 in
Recorrido eje Y: 750 mm — 29,53 in
Recorrido del portaelectrodos: 650 mm — 25,59 in
Distancia máxima entre mesa y cabeza: 1.000 mm — 39,37 in
Dimensiones internas del baño — Largo: 1.800 mm — 70,87 in
Dimensiones internas del baño — Ancho: 1.300 mm — 51,18 in
Dimensiones internas del baño — Alto: 700 mm — 27,56 in
Dimensión de la mesa: 1.200 x 1.000 mm — 47,24 x 39,37 in
Peso admisible sobre la mesa: 5.000 kg — 11.023 lb
Tipo de baño de trabajo: Fijo
Peso máximo de electrodo: 300 kg — 661 lb
Rugosidad mínima: 0,08–0,1 µm Ra
Intensidad del generador: 100|200|400 A
Beneficios
Características / especificaciones técnicas
Equipo de electroerosión por penetración (EDM) completamente conectado, con un potente motor gráfico que permite simular cualquier proyecto y reducir el riesgo de error. Facilita la planificación por simulación para transformar los requisitos en estrategias de mecanizado precisas y repetibles.
Especificaciones (tabla)
Recorrido eje X (individual): 1.000 mm — 39,37 in
Recorrido eje Y: 750 mm — 29,53 in
Recorrido del portaelectrodos: 650 mm — 25,59 in
Distancia máxima entre mesa y cabeza: 1.000 mm — 39,37 in
Dimensiones internas del baño — Largo: 1.800 mm — 70,87 in
Dimensiones internas del baño — Ancho: 1.300 mm — 51,18 in
Dimensiones internas del baño — Alto: 700 mm — 27,56 in
Dimensión de la mesa: 1.200 x 1.000 mm — 47,24 x 39,37 in
Peso admisible sobre la mesa: 5.000 kg — 11.023 lb
Tipo de baño de trabajo: Fijo
Peso máximo de electrodo: 300 kg — 661 lb
Rugosidad mínima: 0,08–0,1 µm Ra
Intensidad del generador: 100|200|400 A
Beneficios
- Generador totalmente digital, configurable y programable según las necesidades del proceso.
- Ahorro en electrodos: reducción del desgaste hasta un 500 % gracias a la optimización de las descargas.
- Ajuste digital completo de la chispa con hasta 30 parámetros programables para optimizar la erosión.
- Generador con diseño innovador que aporta aproximadamente un 30 % más de potencia que las unidades estándar, alcanzando hasta 400 A.
- Control avanzado con hasta 8 ejes interpolantes simultáneos y compensación volumétrica en toda el área de trabajo.
Características / especificaciones técnicas
- Recorrido eje X (individual): 1.000 mm
- Recorrido eje Y: 750 mm
- Recorrido del portaelectrodos: 650 mm
- Distancia máxima entre mesa y cabeza: 1.000 mm
- Dimensiones internas del baño — Largo: 1.800 mm
- Dimensiones internas del baño — Ancho: 1.300 mm
- Dimensiones internas del baño — Alto: 700 mm
- Dimensión de la mesa: 1.200 x 1.000 mm
- Peso admisible sobre la mesa: 5.000 kg
- Tipo de baño de trabajo: Fijo
- Peso máximo de electrodo: 300 kg
- Rugosidad mínima: 0,08–0,1 µm Ra
- Intensidad del generador: 100|200|400 A
