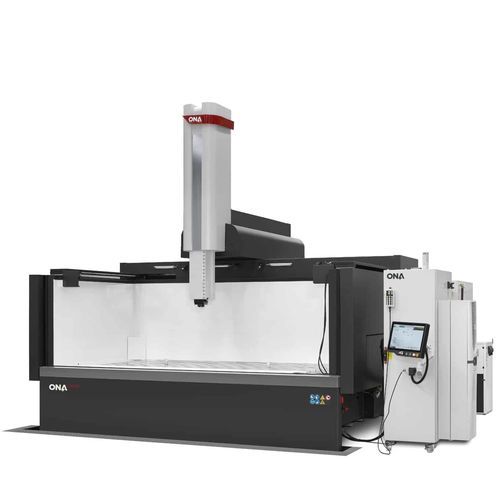

EDM por penetración IRIS 10

Descripción del producto
El ONA IRIS 10 es una máquina EDM por inmersión (sinker) diseñada para piezas de gran tamaño y procesos de erosión de alta intensidad. Su conectividad y potentes herramientas de simulación gráfica permiten validar procesos y reducir la posibilidad de error antes del mecanizado.

Ventajas de la tecnología ONA IRIS

• Estructura mecánica altamente rígida en hierro fundido fino estabilizado con grafito, soportando piezas de hasta 25.000 kg.
• Eje C reforzado que aporta estabilidad en erosión con electrodos de alto momento de inercia (aprox. 12.000 kg/cm²).
• Medición directa de posición mediante reglas lineales con resolución de 0,1 µm para posicionamiento preciso.
• Generador de alta potencia (30% más potente que la media del mercado), capaz de alcanzar hasta 400 A para erosión intensiva.
• Control avanzado: hasta 8 ejes interpolantes simultáneos y compensación volumétrica en todo el área de trabajo.

Especificaciones (tabla)
Recorrido eje X (individual): 3000 mm — 118,11 in
Recorrido eje Y: 1000 / 1500 mm — 39,37 / 59,05 in
Recorrido eje Z: 800 / 1000 mm — 31,50 / 39,37 in
Distancia máx. entre mesa y cabeza: 1200 mm — 47,24 in
Dimensiones internas del depósito (L×A×H): 4000 mm × 2000 mm × 1250 mm — 157,48 in × 78,74 in × 49,21 in
Dimensión mesa de trabajo: 3200 × 1600 mm — 125,98 × 62,99 in
Peso admisible sobre la mesa: 25.000 kg — 55.116 lbs
Tipo de depósito: Puerta abatible (drop door)
Peso máximo de electrodo: 300 kg — 440 lbs
Intensidad del generador: 100 | 200 | 400 A

Aplicaciones y uso
Nivelada para tareas de EDM por inmersión de gran tamaño y piezas pesadas hasta 25 toneladas. Idónea para flujos de trabajo conectados y basados en simulación en sectores como fabricación de moldes, aeronáutica, automoción e industrias que requieren acabados homogéneos en piezas de gran volumen.

Características / especificaciones técnicas

• Modelo: ONA IRIS 10
• Recorrido eje X (individual): 3000 mm
• Recorrido eje Y: 1000 / 1500 mm
• Recorrido eje Z: 800 / 1000 mm
• Distancia máxima entre mesa y cabeza: 1200 mm
• Dimensiones internas del depósito: L 4000 mm; A 2000 mm; H 1250 mm
• Dimensión mesa de trabajo: 3200 × 1600 mm
• Peso admisible sobre la mesa: 25.000 kg (≈ 55.116 lbs)
• Tipo de depósito: Puerta abatible (drop door)
• Peso máximo de electrodo: 300 kg (≈ 440 lbs)
• Opciones de intensidad del generador: 100 A, 200 A, 400 A
• Retroalimentación de posición: Reglas lineales con resolución 0,1 µm
• Control: Hasta 8 ejes interpolantes simultáneos con compensación volumétrica
