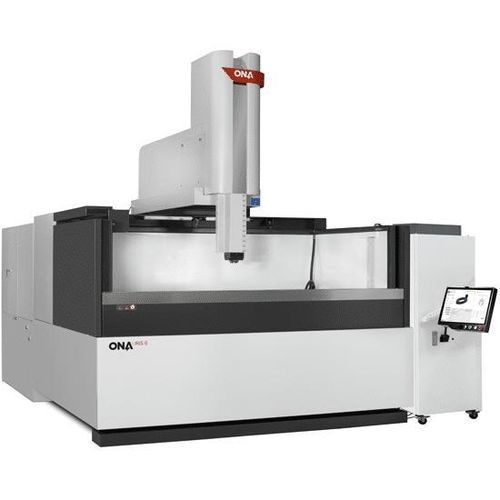

EDM por penetración IRIS 8

Descripción general
Un nuevo nivel de conectividad y digitalización que permite simular cualquier proyecto y reducir la posibilidad de error gracias a un potente motor gráfico que convierte las necesidades en resultados precisos, rentables y repetibles. Diseñada para piezas pesadas y trabajos de erosión complejos. Conecta. Simula. Gana.

Ventajas de la tecnología ONA IRIS

• Estructura mecánica de alta rigidez en hierro fundido estabilizado de grano fino con grafito, permitiendo piezas de hasta 25.000 kg.
• Eje C reforzado que aporta estabilidad en erosión con electrodos de alto momento de inercia (aprox. 12.000 kg/cm2).
• Medición directa de posición mediante reglas lineales con resolución de 0,1 µm para alta precisión posicional.
• Innovación tecnológica: generador un 30 % más potente que las unidades del mercado, capaz de alcanzar hasta 400 A.
• Control avanzado con hasta 8 ejes interpolados simultáneamente y compensación volumétrica en toda el área de trabajo.

Especificaciones (según tabla de producto)

• Recorrido eje X (individual): 2.000 mm — 78.74 in
• Recorrido eje Y: 750 / 1.000 mm — 29.53 in
• Recorrido eje Z: 650 / 800 mm — 25.59 in
• Distancia máx. entre mesa y cabezal: 1.200 mm — 47.24 in
• Dimensiones internas del depósito (L×A×H): 2.800 × 1.500 × 1.000 mm — 110.24 × 59.05 × 39.37 in
• Dimensión de la mesa: 2.200 × 1.000 mm — 86.61 × 39.37 in
• Peso admisible sobre la mesa: 20.000 kg — 44.093 lbs
• Tipo de depósito: puerta abatible (Drop door)
• Peso máximo de electrodo: 300 kg — 660 lbs
• Intensidad del generador: 100 | 200 | 400 A

Características técnicas

• Modelo: ONA IRIS 8
• Apta para piezas de hasta 25.000 kg
• Recorrido eje X (individual): 2.000 mm
• Recorrido eje Y: 750 / 1.000 mm
• Recorrido eje Z: 650 / 800 mm
• Distancia máx. mesa‑cabezal: 1.200 mm
• Dimensiones internas depósito (L×A×H): 2.800 × 1.500 × 1.000 mm
• Dimensión mesa: 2.200 × 1.000 mm
• Carga admisible mesa: 20.000 kg
• Peso máximo electrodo: 300 kg
• Opciones de intensidad del generador: 100, 200, 400 A
• Tipo de depósito: puerta abatible (Drop door)
• Medición directa de posición con reglas lineales, resolución 0,1 µm
• Control: hasta 8 ejes interpolados simultáneamente y compensación volumétrica en el área de trabajo
