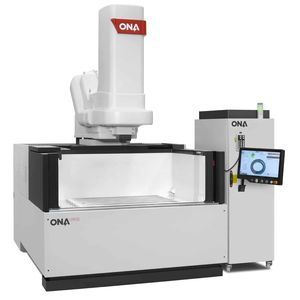

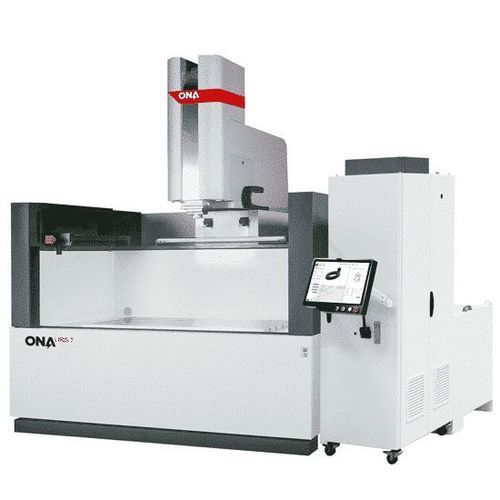

EDM por penetración IRIS 7

Descripción general
Electroerosión por enfoncamiento modular diseñada para piezas pesadas y acabados de precisión. La conectividad y digitalización permiten simular proyectos y reducir errores mediante un motor gráfico que convierte los requerimientos en estrategias de mecanizado precisas. Estructura altamente rígida en fundición estabilizada de grano fino mezclada con grafito, eje C reforzado para electrodos con alto momento de inercia, retroalimentación de posición directa por reglas lineales (0,1 µm) y opciones de generador hasta 400 A. El control admite hasta 8 ejes interpolantes simultáneos y compensación volumétrica en todo el área de trabajo.

Beneficios

• Estructura de fundición y grafito que permite piezas de hasta 25.000 kg.
• Eje C reforzado para erosión estable con electrodos de alto momento de inercia (~12.000 kg/cm2).
• Medición de posición directa mediante reglas lineales con resolución de 0,1 µm para alta precisión geométrica.
• Tecnología de generador de alta potencia (opciones hasta 400 A) para mayor capacidad de erosión.
• CNC avanzado: hasta 8 ejes interpolantes y compensación volumétrica para contornos complejos y precisos.

Datos clave de la máquina (desde la tabla de especificaciones)
Recorrido eje X (individual): 1.500 mm (59.05 in)
Recorrido eje Y: 700/1.000 mm (29.53 / 39.37 in)
Recorrido eje Z: 650/800 mm (25.59 / 31.50 in)
Distancia máx. entre mesa y cabezal: 1.200 mm (47.24 in)
Dimensiones internas del tanque: Largo 2.300 mm (90.55 in) · Ancho 1.500 mm (59.05 in) · Alto 1.000 mm (39.37 in)
Dimensión mesa de trabajo: 1.700 x 1.000 mm (66.92 x 39.37 in)
Peso admisible en la mesa: 15.000 kg (33070 Ibs)
Tipo de tanque: Puerta abatible hacia abajo
Peso máximo de electrodo: 300 kg (440 Ibs)
Intensidad del generador: 100 | 200 | 400 A

Especificaciones técnicas

• Nombre del modelo: ONA IRIS 7
• Familia de máquina: Electroerosión por enfoncamiento (modular)
• Recorrido X (individual): 1.500 mm
• Recorrido Y: 700 / 1.000 mm
• Recorrido Z: 650 / 800 mm
• Distancia máx. mesa–cabezal: 1.200 mm
• Tanque interno (L x A x H): 2.300 x 1.500 x 1.000 mm
• Mesa de trabajo: 1.700 x 1.000 mm
• Carga admisible mesa: 15.000 kg
• Peso máximo de electrodo: 300 kg
• Tipo de tanque: Puerta abatible hacia abajo
• Opciones de intensidad del generador: 100 A, 200 A, 400 A
• Retroalimentación de posición: Reglas lineales, resolución 0,1 µm
• Material de la estructura: Fundición estabilizada de grano fino mezclada con grafito
• Eje C: Reforzado para electrodos de alto momento de inercia (~12.000 kg/cm2)
• Capacidades de control: Hasta 8 ejes interpolantes y compensación volumétrica en todo el área de trabajo
