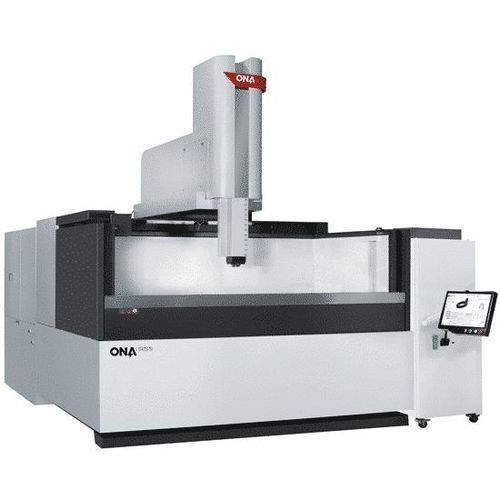

EDM por penetración IRIS 9

Resumen del producto
Un nuevo nivel de conectividad y digitalización que permite simular cualquier proyecto y reducir la posibilidad de error gracias a su potente motor gráfico, capaz de convertir sus necesidades en resultados precisos, rentables y, sobre todo, exitosos. Conectar. Simular. Triunfar.

Ventajas de la tecnología ONA IRIS

• Estructura mecánica de alta rigidez construida en hierro fundido de grano fino estabilizado y mezclado con grafito que permite piezas de hasta 25.000 kg.
• Eje C reforzado que aporta estabilidad en la erosión con electrodos de alto momento de inercia (aprox. 12.000 kg/cm2).
• Medición directa de posición mediante reglas lineales con resolución de 0,1 µm.
• Innovación tecnológica única: generador un 30 % más potente que el resto del mercado capaz de alcanzar hasta 400 A de intensidad.
• Control avanzado con hasta 8 ejes interpolados simultáneamente y compensación volumétrica en todo el área de trabajo.

Especificaciones técnicas (tabla)
Recorrido eje X (individual): 2.000 mm / 78,74 in
Recorrido eje Y: 1.200 mm / 47,24 in
Recorrido eje Z: 800 mm / 31,49 in
Distancia máx. entre mesa y cabeza: 1.200 mm / 47,24 in
Dimensiones internas del tanque - Largo: 2.800 mm / 110,24 in
Dimensiones internas del tanque - Ancho: 1.700 mm / 66,92 in
Dimensiones internas del tanque - Alto: 1.000 mm / 39,37 in
Dimensión mesa de trabajo: 2.200 x 1.200 mm / 86,61 x 39,37 in
Peso admisible sobre la mesa: 20.000 kg / 44.093 lbs
Tipo de tanque: puerta abatible
Peso máximo de electrodo: 300 kg / 440 lbs
Intensidad del generador: 100 | 200 | 400 A

Información adicional del producto
Diseñada para un rendimiento máximo con piezas de gran tamaño (la familia de máquinas soporta masas significativas). Incluye funciones avanzadas de conectividad/digitalización que permiten la simulación de proyectos y la reducción del riesgo de error. La alta rigidez mecánica y el generador potente hacen que la máquina sea adecuada para aplicaciones de electroerosión pesadas donde se requieren estabilidad e intensidades de corriente elevadas.

Características / especificaciones técnicas

• Modelo: ONA IRIS 9
• Recorrido eje X (individual): 2.000 mm
• Recorrido eje Y: 1.200 mm
• Recorrido eje Z: 800 mm
• Distancia máxima mesa-cabezal: 1.200 mm
• Dimensiones internas del tanque (L x A x H): 2.800 x 1.700 x 1.000 mm
• Dimensión mesa de trabajo: 2.200 x 1.200 mm
• Peso admisible sobre mesa: 20.000 kg
• Capacidad máxima de masa de pieza (referencia familia): hasta 25.000 kg
• Tipo de tanque de trabajo: puerta abatible
• Peso máximo de electrodo: 300 kg
• Opciones de intensidad del generador: 100 / 200 / 400 A (generador hasta un 30 % más potente vs mercado)
• Medición de posición: reglas lineales, resolución 0,1 µm
• Control: hasta 8 ejes interpolados simultáneamente y compensación volumétrica en todo el área de trabajo
