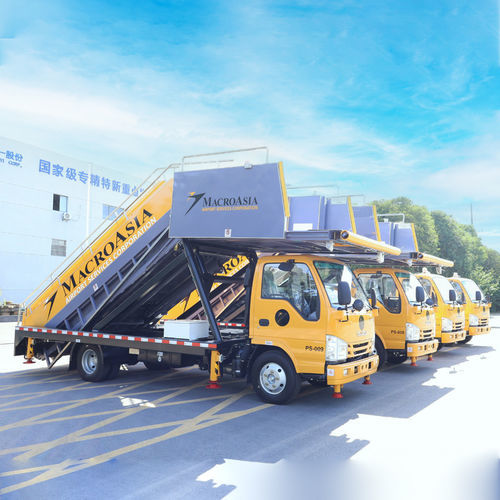

Escalier d'accès WTJ5060JKT

d'embarquementautotractémobile

Présentation
L'escalier pour passagers diesel WTJ5060JKT est un équipement de piste destiné à faciliter la montée et la descente des passagers pour des hauteurs de porte cabine de 2400 mm à 5800 mm. Compatible avec de nombreux aéronefs (A300–A340, A318–A321, B737, B757, B767, B777, B787, etc.). Le modèle est protégé par le brevet national ZL 2007 2 0039192.2 et intègre une plateforme à élévateur pour passagers.

Domaines d'application

• Embarquement/débarquement sur aéroport et parkings éloignés
• Convient aux avions monocouloirs et à certains avions gros porteurs listés
• Conçu pour les handlers et opérateurs aéroportuaires nécessitant une plateforme mobile de 60 places

Paramètres techniques principaux

• Modèle : WTJ5060JKT
• Type de châssis : Qingling (QL1070A1KAY)
• Moteur : Isuzu 4KH1-TCG40 — puissance max 88 kW à 3000 tr/min
• Dimensions hors-tout (L × l × H) : 7675 × 2450 × 3870 mm
• Empattement : 3815 mm
• Poids total : 6700 kg
• Hauteur de plateforme : 2400 mm (min) — 5800 mm (max)
• Extension de la plateforme : 0–300 mm
• Plateforme fixe (L × l) : 2800 × 1800 mm
• Configuration escalier : 15 barreaux fixes ; 13 marches de levage ; 1 marche pivotante
• Capacité maximale passagers : 60 personnes
• Angle d'inclinaison maximal : 39,5°
• Dimensions marche (P × L × H) : 270 × 1500 × 180 mm
• Garde au sol minimale : 160 mm

Principaux composants

• Châssis : QL11009KARY
• Moteur : 4KH1-TCG40 (Isuzu)
• Transmission : MLD-6Q
• Pompe à engrenages : CB-E50
• Vérin de levage : WTJ5060JKT-0403000
• Cylindre de support de pied : WT15060JKT-0107000
• Pont de direction : F033
• Boîte-pont : R066
• Pompe manuelle : SB-20
• Pompe électrique principale : 800601632
• Pneus avant/arrière : 235/75R17.5-14PR

Certification & fabricant
Brevet national : ZL 2007 2 0039192.2. Marque : TIANYI GSE — fabricant : Jiangsu Tianyi Aviation Industry Co., Ltd. Pour les demandes techniques ou pièces détachées, utiliser les références composants ci‑dessus.
