Escalier d'accès WTJ3600TKT

d'embarquementautotractépour passagers

Présentation

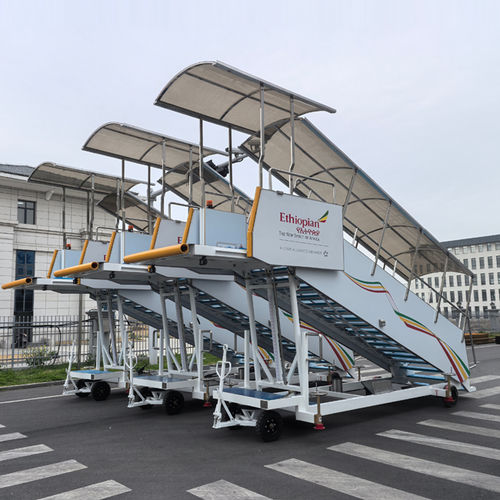

Les escaliers passagers électriques WTJ4400TKT / WTJ3600TKT sont des escaliers embarquement automoteurs sur châssis électrique. L’unité comprend l’ensemble déplacement de porte, l’ensemble plaque de protection, le corps de l’escalier, le mécanisme de levage, le châssis inférieur, la plateforme et l’escalier de queue. La structure de l’échelle est de type plaque verticale ; les marches supérieures et inférieures se déplacent en parallèle sur quatre côtés. La hauteur de la plateforme varie de 2025 à 4400 mm. Le dispositif de levage est actionné manuellement (poussée à la main), les stabilisateurs sont commandés manuellement ou au pied.

Principaux éléments

• Ensemble déplacement de porte
• Ensemble plaque de protection
• Corps de l’escalier
• Mécanisme de levage
• Châssis inférieur
• Plateforme
• Escalier de queue

Caractéristiques techniques

• Modèles de châssis : WTJ4400TKT-0900000 / WTJ3600TKT-0900000
• Hauteur de levage passagers (mm) : 3200–4400 / 2050–3440 / 2500–3650
• Mode de réglage de hauteur : déplacement parallélogramme des marches
• Hauteur de travail de l’élévateur (mm) : 3200–4400 / 2025–3440 / 2500–3650
• Dimensions de la marche (L × l × H) mm : 300 × 1120 × (140–200)
• Poids à vide (kg) : 2100 / 1980 / 1750
• Diamètre extérieur du cercle de voie (mm) : 17500 / 9400
• Dimensions hors tout (L × l × H) mm : 8280 × 2230 × 3630 / 7000 × 2100 × 3250 / 6965 × 2230 × 3650
• Angle d’inclinaison maximal (°) : 37–39,5
• Nombre de marches : 16–21

Compatibilité
Modèles d’aéronefs applicables : A318, A319, A320, A321, A330, A340, B707, B727, B737, C919, DC-8/40/SOF, DCS-61/61F, DC8-62/62F, DC8-63/63F, IL-18.

Options

• Options et configurations supplémentaires disponibles sur demande
