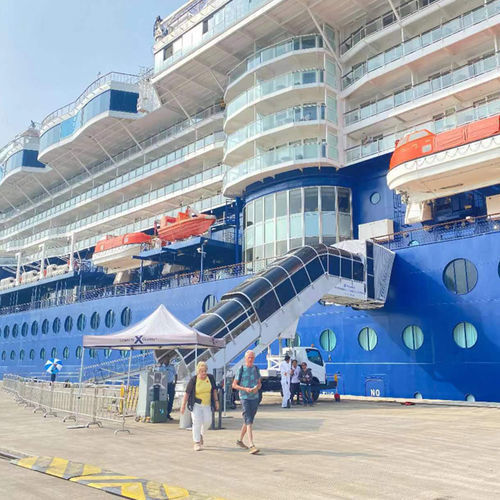

Escalier d'embarquement

d'accèspour passagers

Description du produit
L'escalier pour passagers de navire est doté d'un système de commande électrique pour le réglage de la plate-forme et l'exploitation. La plate-forme intègre un dispositif de sécurité et un circuit d'affichage de la hauteur pour un amarrage précis à la cabine du navire. La garde au sol de la plate-forme de connexion flexible est réglable entre 1700 mm et 6500 mm, permettant l'embarquement à différentes hauteurs de quai.

Principaux paramètres de performance technique
Capacité maximale de passagers (personnes) : 60
Barreaux d'échelle fixes : 14 échelons
Barreaux coulissants : 13 échelons
Barreaux rabattables : 2 échelons
Distance centrale (stabilisateurs avant/arrière au renfort diagonal central) (mm) : 2337, 3700
Largeur de la bande de roulement (mm) : 1500
Profondeur de la bande de roulement (mm) : 300
Hauteur de la marche (mm) : 180
Largeur intérieure du corps de l'échelle (mm) : 1500
Largeur extérieure du corps de l'échelle (mm) : 1790
Garde au sol minimale de la plateforme (mm) : 1650
Garde au sol maximale de la plateforme (mm) : 6360
Plage d'inclinaison de la plateforme de connexion flexible (°) : -15 à +15
Pression du système hydraulique (Mpa) : 12
Capacité du réservoir d'huile hydraulique (L) : 93
Tension (V) : 12

Caractéristiques / spécifications techniques

• Système de commande électrique pour le réglage et l'exploitation de la plate-forme.
• Plate-forme équipée d'un dispositif de sécurité et d'un circuit d'affichage de la hauteur pour l'amarrage à la cabine.
• Garde au sol réglable : 1700 mm – 6500 mm.
• Capacité maximale : 60 personnes.
• Configuration des marches : 14 échelons fixes ; 13 coulissants ; 2 rabattables.
• Dimensions des marches : largeur 1500 mm ; profondeur 300 mm ; hauteur 180 mm.
• Largeurs du corps d'échelle : intérieure 1500 mm ; extérieure 1790 mm.
• Distances centrales des stabilisateurs : 2337 mm et 3700 mm.
• Système hydraulique : pression 12 Mpa ; réservoir d'huile 93 L.
• Tension de commande : 12 V.
