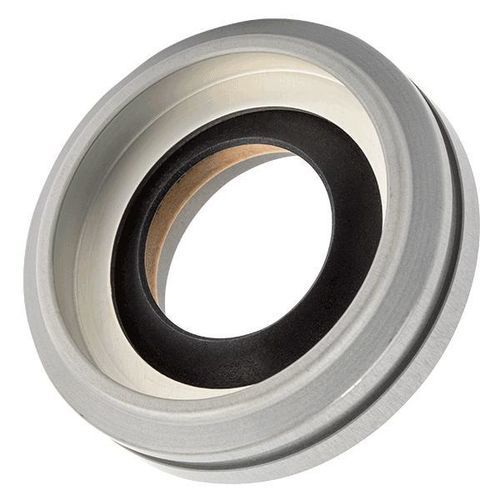

Joint à lèvre 20

circulaireen métalen polymère

Aperçu
Les joints à lèvre Omniseal® 20 sont des modifications du concept Omniseal® 10. Cette solution d'étanchéité offre une durée de vie prolongée et une meilleure étanchéité des gaz et des milieux abrasifs grâce à une charge de lèvre plus élevée, et permet une capacité de faux-rond supplémentaire. Les vitesses et pressions d'utilisation sont conformes à celles indiquées pour le joint à lèvre Omniseal® 10.

Applications typiques

• Boîtes de vitesses
• Pompes et moteurs submersibles
• Mélangeurs

Spécifications standard
Matériaux : coque métallique extérieure ; composés polymères haute performance ; le choix du matériau est effectué par les ingénieurs conception selon les besoins de l'application.
Utilisation : boîtes de vitesses, pompes/moteurs submersibles, mélangeurs.
Plage de température : -50 à +200°C (-58 à +392°F)
Pression : 5 bar (0,5 MPa)
Vitesse maximale : 25 m/s
Dimensions : plage de diamètres arbre (coque métallique) : 6 - 330 mm ; plage d'alésage (coque métallique) : 16 - 380 mm
Tolérances minimales : Arbre ±0,003" ; Alésage ±0,001"

Remarques
Les joints Omniseal® 20 sont conçus pour améliorer l'étanchéité des gaz et des milieux abrasifs via une charge de lèvre accrue, et pour offrir une capacité de faux-rond supplémentaire par rapport aux conceptions de joints à lèvre Omniseal® antérieures.

Caractéristiques techniques

• Marque : Omniseal®
• Type de produit : joint à lèvre rotatif (joint d'arbre à charge de lèvre élevée)
• Matériaux principaux : coque extérieure métallique et composés polymères haute performance (sélection effectuée par les ingénieurs)
• Applications typiques : boîtes de vitesses ; pompes/moteurs submersibles ; mélangeurs
• Plage de température : -50 à +200°C (-58 à +392°F)
• Pression maximale : 5 bar (0,5 MPa)
• Vitesse maximale d'arbre : 25 m/s
• Plage de diamètres arbre (coque métallique) : 6 - 330 mm
• Plage d'alésage (coque métallique) : 16 - 380 mm
• Tolérances minimales : Arbre ±0,003" ; Alésage ±0,001"
