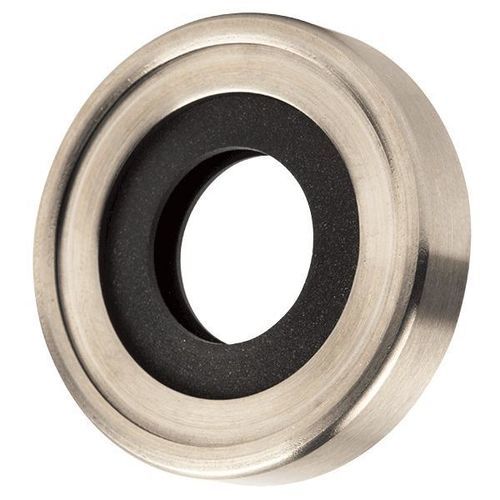

Joint à double lèvre 70

circulaireen métalen polymère

Aperçu
Omniseal® Séries 70, 80 et 90 sont des joints à lèvre rotatifs à double lèvre conçus pour des applications rotatives haute pression et grande vitesse. Les configurations comprennent une lèvre principale filetée et une lèvre secondaire d'étanchéité pour conditions lubrifiées, assurant un meilleur contrôle des fuites et des intervalles de maintenance prolongés.

Détails de la série

• Série 70 : conçue pour des pressions jusqu'à 400 PSID avec média lubrifiant et des vitesses jusqu'à 3 500 ft/min. Exemples de PV maximum : 300 000 (lubrifié), 50 500 (non lubrifié).
• Série 80 : optimisée pour systèmes lubrifiés à haute vitesse (jusqu'à 4 500 ft/min) et pressions jusqu'à 250 PSID ; conçue pour une rotation d'arbre horaire vue du côté atmosphère. Exemple de PV maximum : 200 000 (lubrifié).
• Série 90 : identique à la série 80 mais pour rotation d'arbre anti-horaire vue du côté atmosphère.

Applications et performances
Ces joints à lèvre polymères remplacent fréquemment des joints élastomères à lèvre et des joints à face carbone dans des équipements tels que compresseurs d'air et de réfrigération, moteurs hydrauliques, pompes et pompes à vide. L'évolution du design vise à réduire les fuites à zéro et à prolonger la durée de vie ; dans certaines installations, les joints Omniseal peuvent assurer une exploitation sans maintenance dépassant 40 000 heures selon les conditions recommandées.

Spécifications standard

• Matériaux : boîtier extérieur métallique ; composés polymères haute performance (sélection des matériaux par les ingénieurs de conception).
• Utilisations typiques : moteurs hydrauliques, pompes, transmissions hydrostatiques, équipements hydrauliques haute pression, compresseurs d'air, compresseurs de réfrigération, pompes à vide.
• Plage de température : -50°C à +200°C (-58°F à +392°F).
• Pression : jusqu'à 28 bar.
• Vitesse maximale : jusqu'à 30 m/s.
• Dimensions (à boîtier métallique) : arbres 6–330 mm ; alésages 16–380 mm.
• Tolérances minimales d'usinage : arbre ±0.003 in ; alésage ±0.001 in.

Caractéristiques techniques

• Conception : joint d'arbre rotatif à double lèvre avec option de lèvre principale filetée et lèvre secondaire pour conditions lubrifiées.
• Séries disponibles : 70 (capacité de pression la plus élevée), 80 (grande vitesse horaire), 90 (grande vitesse anti-horaire).
• Limites PV (exemples) : série 70 jusqu'à 300 000 (lubrifié) / 50 500 (non lubrifié) ; série 80 jusqu'à 200 000 (lubrifié).
• Température de fonctionnement : -50°C à +200°C.
• Pression maximale : jusqu'à 28 bar (selon site).
• Vitesse d'arbre maximale : jusqu'à 30 m/s ; vitesses spécifiques par série indiquées en ft/min dans les détails de la série.
• Plage d'arbre (boîtier métallique) : 6–330 mm ; plage d'alésage : 16–380 mm.
• Applications typiques : équipements rotatifs hydrauliques et pneumatiques, compresseurs, pompes à vide.
