Joint à lèvre 60
ronden métalen polymère

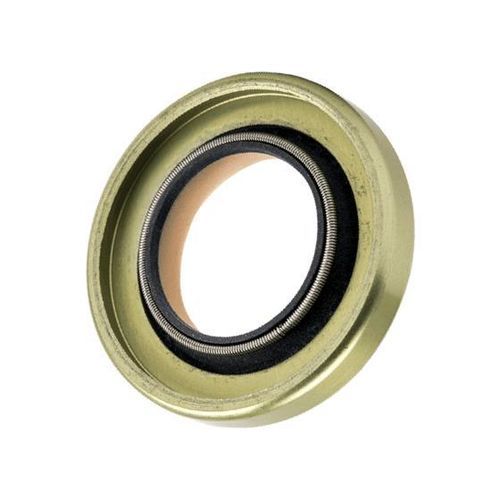

Joint à lèvre - 60 - Omniseal Solutions - rond / en métal / en polymère
Joint à lèvre - 60 - Omniseal Solutions - rond / en métal / en polymère
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à lèvre
Forme
rond
Matériau
en métal, en polymère
Application**
pour aéronef
Autres caractéristiques
dynamique, radial, haute température, avec ressort, de grand diamètre
Température limite

Max: 200 °C
(392 °F)

Min: -50 °C
(-58 °F)

Pression limite

Max: 200 000 Pa
(29 psi)

Min: 0 Pa
(0 psi)

Diamètre

Max: 330 mm
(12,992 in)

Min: 6 mm
(0,236 in)

Diamètre extérieur

Max: 380 mm
(14,961 in)

Min: 16 mm
(0,63 in)

Vitesse

Max: 30 m/s
(98,4 ft/s)

Min: 0 m/s
(0 ft/s)

Description

Vue d'ensemble du produit
Les joints à lèvres Omniseal® 60 intègrent un système à ressort qui maintient le contact d'étanchéité en présence de faux-rond d'arbre ou de désalignement alésage/arbre. Conçus pour assurer l'étanchéité lors du stockage longue durée et pour des applications rotatives dynamiques (y compris oscillantes).

Matériaux et conception
  • Coque extérieure métallique disponible pour les variantes à coque métallique
  • Composés polymères propriétaires haute performance pour les lèvres d'étanchéité
  • Le choix des matériaux est réalisé par les ingénieurs conception selon les exigences de l'application

Applications
Étanchéité d'arbre rotatif en conditions dynamiques avec faux-rond d'arbre ou désalignement alésage/arbre ; solutions d'étanchéité radiale pour mouvement rotatif et oscillant.

Spécifications standard (tableau)
Matériaux : coque métallique (selon variantes) ; composés polymères d'étanchéité haute performance.
Utilisation : environnements avec faux-rond d'arbre ou désalignement alésage/arbre.
Plage de température : -50 à +200°C (-58 à +392°F).
Pression : jusqu'à 29 psi (2 bar).
Vitesse max : 30 m/s.
Dimensions : Ø arbre (coque métallique) : 6–330 mm ; Ø alésage (coque métallique) : 16–380 mm.
Tolerances minimales : Arbre : ±0,003 in ; Alésage : ±0,001 in.

Caractéristiques typiques
  • Conception de lèvre à ressort pour une meilleure étanchéité en cas de faux-rond/désalignement
  • Étanchéité positive pendant le stockage longue durée
  • Variantes à coque métallique disponibles pour grands diamètres
  • Composés polymères adaptés par conception aux besoins de l'application

Caractéristiques techniques / spécifications
  • Plage de température : -50 à +200°C (-58 à +392°F)
  • Pression maximale recommandée : 29 psi (2 bar)
  • Vitesse maximale : 30 m/s
  • Gamme de tailles arbre (coque métallique) : 6–330 mm
  • Gamme de tailles alésage (coque métallique) : 16–380 mm
  • Tolerances minimales : Arbre : ±0,003 in ; Alésage : ±0,001 in
  • Matériaux : coque métallique (selon variantes) et composés polymères propriétaires haute performance
  • Application principale : étanchéité d'arbre rotatif en présence de faux-rond ou désalignement alésage/arbre
