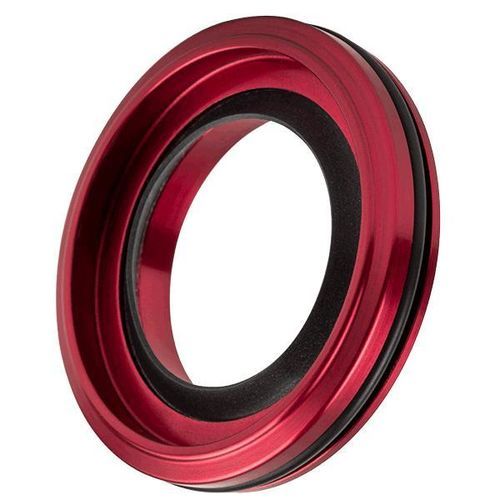

Joint à lèvre 30à section circulaireen polymèreen métal
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à lèvre
- Forme
- à section circulaire
- Matériau
- en polymère, en métal
- Autres caractéristiques
- radial, dynamique, haute température
- Fluide
- d'huile
- Température limite
Min: -50 °C
(-58 °F)Max: 200 °C
(392 °F)- Pression limite
Min: 0 Pa
(0 psi)Max: 100 000 Pa
(14,5 psi)- Diamètre
Min: 6 mm
(0,236 in)Max: 330 mm
(12,992 in)- Diamètre extérieur
Min: 16 mm
(0,63 in)Max: 380 mm
(14,961 in)- Vitesse
Min: 0 m/s
(0 ft/s)Max: 30 m/s
(98,4 ft/s)
Description
Présentation
Omniseal® séries 30 et 40 sont des joints à lèvre rotatifs équipés d'une lèvre de scellement filetée qui évacue le fluide lubrifiant loin de la surface d'étanchéité. Conçus pour une utilisation exclusivement en milieux lubrifiants, ces modèles assurent l'étanchéité dans les limites PV et de pression spécifiées.
Matériaux et conception
Des composés polymères propriétaires à haute performance sont associés à des options de corps extérieur métallique et à des géométries étudiées. Les combinaisons de matériaux sont choisies selon les exigences de l'application et les standards de production.
Applications
Spécifications standard (résumé)
Matériaux : options de corps extérieur métallique ; composés polymères propriétaires haute performance.
Utilisation : joints de carter moteur, spindles, arbres rotatifs dans boîtes de vitesses et équipements analogues.
Température : -50 à +200°C (-58 à +392°F).
Pression : 1 bar (0,1 MPa).
Vitesse maximale : 30 m/s.
Dimensions (diamètres arbre / alésage) : arbre 6 - 330 mm (corps métallique) ; alésage 16 - 380 mm (corps métallique).
Tolérances minimales : arbre ±0,003" ; alésage ±0,001".
Caractéristiques / Spécifications techniques
Omniseal® séries 30 et 40 sont des joints à lèvre rotatifs équipés d'une lèvre de scellement filetée qui évacue le fluide lubrifiant loin de la surface d'étanchéité. Conçus pour une utilisation exclusivement en milieux lubrifiants, ces modèles assurent l'étanchéité dans les limites PV et de pression spécifiées.
Matériaux et conception
Des composés polymères propriétaires à haute performance sont associés à des options de corps extérieur métallique et à des géométries étudiées. Les combinaisons de matériaux sont choisies selon les exigences de l'application et les standards de production.
Applications
- Joints de carter moteur.
- Spindles et assemblages d'arbre rotatif similaires.
Spécifications standard (résumé)
Matériaux : options de corps extérieur métallique ; composés polymères propriétaires haute performance.
Utilisation : joints de carter moteur, spindles, arbres rotatifs dans boîtes de vitesses et équipements analogues.
Température : -50 à +200°C (-58 à +392°F).
Pression : 1 bar (0,1 MPa).
Vitesse maximale : 30 m/s.
Dimensions (diamètres arbre / alésage) : arbre 6 - 330 mm (corps métallique) ; alésage 16 - 380 mm (corps métallique).
Tolérances minimales : arbre ±0,003" ; alésage ±0,001".
Caractéristiques / Spécifications techniques
- Modèle / Série : 30 / 40
- Lèvre de scellement : lèvre filetée qui évacue le fluide loin du joint
- Milieu prévu : uniquement milieux lubrifiants
- Options corps extérieur : matériau métallique disponible
- Matériau du joint : composés polymères propriétaires haute performance
- Plage de température de fonctionnement : -50 à +200°C (-58 à +392°F)
- Pression maximale recommandée : 1 bar (0,1 MPa)
- Vitesse de surface maximale de l'arbre : 30 m/s
- Gamme de diamètres arbre (corps métallique) : 6 - 330 mm
- Gamme de diamètres alésage (corps métallique) : 16 - 380 mm
- Tolérances minimales : Arbre ±0,003" ; Alésage ±0,001"
- Applications typiques : joints de carter moteur, spindles, étanchéité d'arbres rotatifs dans boîtes de vitesses et équipements similaires
