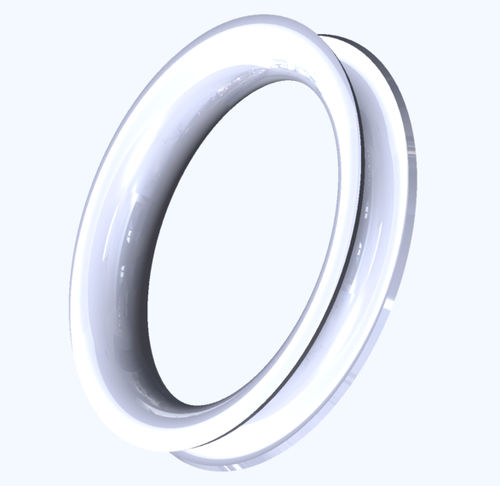

Guarnizione a molla

a Cin metalloper aeromobile

Panoramica
I C-Seal metallici a faccia C risolvono le problematiche di tenuta dovute a pulsazioni di calore e pressione. La caratteristica che determina le prestazioni è l'elevato ritorno elastico dovuto alla costruzione a C. Queste guarnizioni resilienti sono adatte per pressioni interne, esterne e assiali in condizioni estreme che escludono l'uso di guarnizioni organiche.

Punti chiave

• Elevato ritorno elastico grazie alla costruzione a C per maggiore resilienza.
• Idoneo per tenuta a pressione interna, esterna e assiale.
• Funziona in ampi intervalli di temperatura e pressione dove le guarnizioni organiche non sono efficaci.
• Placcatura o rivestimento opzionale per ottenere una superficie più morbida, ridurre le perdite e adattarsi a piccole imperfezioni delle flange.

Applicazioni tipiche

• Scambiatori di calore nel settore Oil & Gas
• Apparecchiature laser
• Criocooler
• Guarnizioni per fusti nella gestione dei rifiuti nucleari
• Boss seals
• Stampaggio a iniezione
• Sistemi carburante e aria per aviazione

Specifiche standard
Materiali: Alloy Inconel® X-750, Alloy Inconel® 718
Uso: pressioni interne, esterne e assiali in condizioni che escludono guarnizioni organiche
Intervallo di temperatura: -253°C a +1100°C (-423°F a +2000°F)
Intervallo di pressione: alto vuoto fino a 5.500 BAR (79.770 PSI)
Portata di perdita: 1e-2 a 1e-10 mbar·l/s (a seconda del post-trattamento)
Carico di serraggio: circa 250 N/mm di circonferenza del sigillo
Dimensioni: diametro da 6 mm a 3000 mm (taglie personalizzate su richiesta)
Sezione: 0,79 a 12,70 mm
Tolleranze minime: ±0,05 mm

Dichiarazione PFAS
Per sua natura, questo componente è privo di PFAS*. Privo di PFAS indica che materiali PFAS non sono aggiunti intenzionalmente al prodotto; non esclude la possibilità di contaminazione ambientale in tracce.

Specifiche tecniche

• Materiali: Alloy Inconel® X-750; Alloy Inconel® 718
• Casi d'uso: tenuta a pressione interna, esterna e assiale in condizioni estreme
• Intervallo di temperatura: -253°C a +1100°C (-423°F a +2000°F)
• Capacità di pressione: da alto vuoto fino a 5.500 BAR (79.770 PSI)
• Portata di perdita: da 1e-2 a 1e-10 mbar·l/s a seconda del post-trattamento
• Carico di serraggio raccomandato: ~250 N/mm di circonferenza del sigillo
• Diametri disponibili: 6 mm a 3000 mm (su richiesta)
• Gamma di sezione: 0,79 mm a 12,70 mm
• Tolleranze minime di produzione: ±0,05 mm
