Guarnizione piatta V
E-ringin metalloper aeromobile

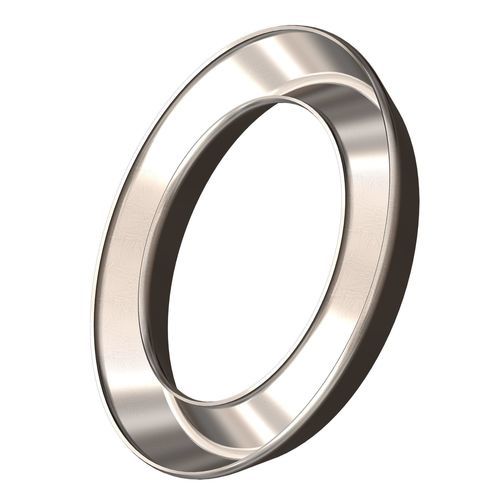

Guarnizione piatta - V - Omniseal Solutions - E-ring / in metallo / per aeromobile
Guarnizione piatta - V - Omniseal Solutions - E-ring / in metallo / per aeromobile
Guarnizione piatta - V - Omniseal Solutions - E-ring / in metallo / per aeromobile - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
piatta
Forma
E-ring
Materiale
in metallo
Applicazioni
per aeromobile
Altre caratteristiche
su misura, statica, per alte temperature, resistente all'olio, flessibile, di grandi dimensioni, radiale, conduttrice, ad alta pressione, di grande diametro, resistente all'abrasione, resistente ai prodotti chimici, su misura, resistente alla corrosione, a molla, a effetto semplice
Fluido
per olio, per carburante
Temperatura limite

Max.: 1.100 °C
(2.012 °F)

Min.: -200 °C
(-328 °F)

Pressione limite

1 bar
(14,5 psi)

Max.: 100 bar
(1.450,4 psi)

Diametro

Max.: 4.500 mm
(177,165 in)

Min.: 30 mm
(1,181 in)

Descrizione

Panoramica Questa guarnizione facciale metallica a V consente un maggiore sollevamento della flangia, requisiti di carico di bullonatura ridotti e un comportamento di tenuta attivato dalla pressione. Adatta ad applicazioni che richiedono basse forze di serraggio e resistenza a temperature elevate.

Personalizzazione Queste guarnizioni metalliche possono essere fornite con diverse finiture superficiali, placcature e rivestimenti (incluse placcature morbide o rivestimenti sottili) per ottimizzare le prestazioni di perdita e la compatibilità con le flange abbinate.

Applicazioni tipiche
  • Guarnizioni di shroud
  • Flange degli ugelli carburante su turbine per la generazione di energia


Senza PFAS Per sua natura questo componente è Senza PFAS*. *Per “Senza PFAS” si intende che non vengono intenzionalmente aggiunte sostanze PFAS durante la produzione; non si possono escludere tracce dovute a contaminazione ambientale.

Funzione e movimento della guarnizione — Resilienza Le V-Seal sono progettate per un'elevata resilienza e funzionano come guarnizioni a basso carico. Il basso carico consente una buona tenuta quando sono abbinate a placcature o rivestimenti morbidi che migliorano la conformabilità.

Funzione e movimento della guarnizione — Progetto I criteri di progettazione di base vanno valutati nella selezione della guarnizione. Esiste una relazione diretta tra il diametro esterno (OD) della guarnizione e l'altezza libera: altezze libere maggiori aumentano la resilienza e offrono prestazioni più costanti.

Specifiche tecniche
  • Materiali: Lega Inconel® X-750, Lega Inconel® 718
  • Uso tipico: applicazioni con requisiti di basso carico e limitate esigenze di tenuta
  • Intervallo di temperatura: criogenico a +1100 °C (+2012 °F)
  • Intervallo di pressione: vuoto a 300 psi (20 bar)
  • Portata di perdita: 1e-1 a 1e-7 mbar*l/s (a seconda del post-trattamento)
  • Carico di serraggio: senza molla 20 a 70 N/mm
  • Dimensioni: Diametro 30 mm a 4500 mm; Sezione 2,39 a 12,70 mm; Tolleranze minime ±0,05 mm
