Guarnizione a molla

a Ein metalloper aeromobile

Panoramica

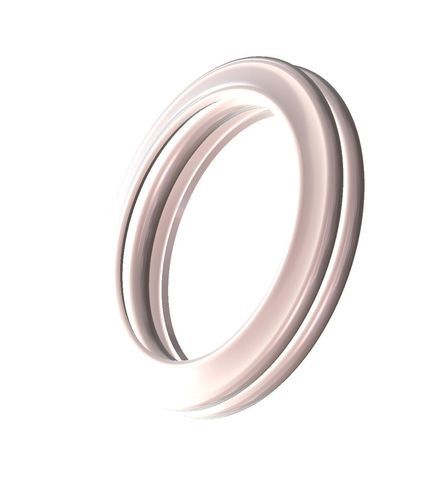

Le guarnizioni E a faccia metallica sono progettate per operare in applicazioni esigenti come l'aeronautica, dove sono richiesti carico ridotto, flessibilità e capacità ad alte temperature. Le guarnizioni lavorano principalmente entro i limiti elastici del materiale. Disponibili come soluzioni di tenuta per faccia a pressione interna ed esterna, possono essere progettate su misura con placature o rivestimenti per colmare imperfezioni superficiali e ottenere una tenuta più efficace.

Applicazioni

• Componenti aeronautici (es. involucri di motori a turbina a gas)
• Turbine a gas e generazione di energia
• Condotti d'aria calda
• Accoppiamenti dei collettori di scarico
• Guarnizioni sedi di valvole a sfera
• Altre cavità che sperimentano grandi separazioni durante il normale funzionamento

Caratteristiche principali

• Flessibilità superiore e ottimo ritorno elastico, importante per cavità con grandi separazioni
• Progettato per carichi di compressione leggeri con ritorno elastico maggiore rispetto a molti tipi di guarnizioni metalliche
• Buona resistenza a fatica
• Capacità ad alte temperature
• Può essere fornito con placature/rivestimenti per riempire imperfezioni superficiali e migliorare la tenuta
• Disponibile come guarnizioni di faccia per pressione interna ed esterna e sezioni trasversali personalizzabili, incluse soluzioni multi-convolute

Funzione della guarnizione e comportamento meccanico
Le E-Seals mostrano eccellenti relazioni carico-deflessione. I requisiti di carico di compressione sono molto bassi con un ritorno elastico superiore rispetto ad altri tipi di guarnizioni metalliche. I requisiti di carico aumentano proporzionalmente alla pressione del sistema, estendendo la capacità di ritorno elastico in condizioni estreme.

Note sui PFAS
Per sua natura questo componente è PFAS-Free*. (PFAS-Free qui indica che il produttore non aggiunge intenzionalmente materiali PFAS nel prodotto, senza escludere la possibilità di tracce.)

Caratteristiche / specifiche tecniche

• Materiali: Inconel® X-750, Inconel® 718, Waspaloy, Haynes 282
• Uso: applicazioni che richiedono carico ridotto, flessibilità e capacità ad alte temperature
• Temperatura: -250°C a +925°C
  (-423°F a +1700°F)
• Pressione: 3 a 30 BAR
  (43 a 435 PSI)
• Tasso di perdita: 7 (L/min)/mm di diametro
• Carico di serraggio: i carichi lineari variano da valori bassi come 20 N/mm a oltre 500 N/mm di circonferenza della guarnizione
• Dimensioni: Diametro faccia / Diametro radiale: 6,35 mm a 7100 mm
  Sezione trasversale: 0,89 a 12,70 mm
  Tolleranze minime: -/+0,07 mm
