Guarnizione a molla Turbo
a sezione circolarein metalloper aeromobile

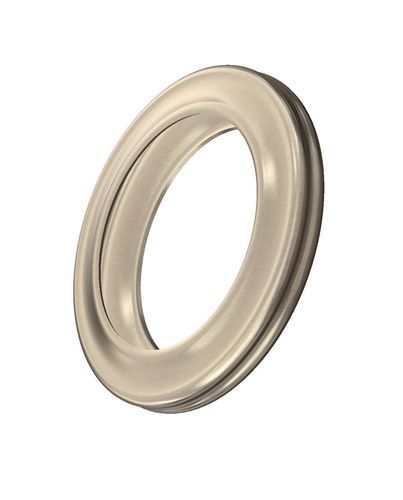

Guarnizione a molla - Turbo - Omniseal Solutions - a sezione circolare / in metallo / per aeromobile
Guarnizione a molla - Turbo - Omniseal Solutions - a sezione circolare / in metallo / per aeromobile
Guarnizione a molla - Turbo - Omniseal Solutions - a sezione circolare / in metallo / per aeromobile - immagine - 2
Guarnizione a molla - Turbo - Omniseal Solutions - a sezione circolare / in metallo / per aeromobile - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a molla
Forma
a sezione circolare
Materiale
in metallo
Applicazioni
per aeromobile
Altre caratteristiche
flessibile, radiale, per alte temperature, su misura, energizzata da molla, di grande diametro
Temperatura limite

Max.: 1.010 °C
(1.850 °F)

Min.: -196 °C
(-321 °F)

Pressione limite

Max.: 30 bar
(435,1 psi)

Min.: 3 bar
(43,5 psi)

Diametro

Max.: 7.100 mm
(279,528 in)

Min.: 38 mm
(1,496 in)

Descrizione

Panoramica
I giunti turbo metallici sono progettati per applicazioni che richiedono bassa carica, flessibilità e resistenza ad alte temperature. Possono essere energizzati mediante molla per migliorare le prestazioni di tenuta. Pur essendo utilizzati principalmente come tenute frontali, possono essere prodotti anche in configurazioni assiali per applicazioni specifiche, ad esempio turbine a gas per la generazione di energia.

Applicazioni
  • Tenute albero turbina frontali e assiali per applicazioni flessibili a bassa carica
  • Energia / generazione di potenza (turbine a gas) e altre macchine rotanti con movimenti limitati, dilatazione termica o disallineamento

Progetto e funzionamento
  • Progettati principalmente come tenute frontali; configurazioni assiali disponibili
  • Opzione energizzata a molla per migliorare la tenuta
  • Progettati per gestire movimenti limitati dovuti a dilatazione termica, disallineamento o aumentato rimbalzo elastico
  • Capacità di tenuta doppia (frontale e assiale) per adattarsi a diverse geometrie e movimenti limitati

Specifiche standard
Materiali: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
Uso tipico: applicazioni con cavità sufficientemente ampie e bassa carica di compressione; simile agli E-Seals
Temperatura: criogenico fino a +1010°C (+1859°F)
Pressione: 3 a 30 BAR (43 a 435 PSI)
Portata di perdita: circa 7 (L/min) per mm di diametro
Dimensioni: diametri faccia/radiali da 38 mm a 7100 mm
Sezione: 1,09 a 7,50 mm

Note
Questo componente è privo di PFAS* per formulazione (*privo di PFAS indica nessuna aggiunta intenzionale di PFAS; tracce possono comunque essere possibili).

Caratteristiche / Specifiche tecniche
  • Materiali: Inconel X-750, Inconel 718, Waspaloy, Haynes 282
  • Intervallo di temperatura operativa: criogenico fino a +1010°C (+1859°F)
  • Intervallo di pressione nominale: 3 a 30 BAR (43 a 435 PSI)
  • Prestazioni di perdita: circa 7 (L/min) per mm di diametro
  • Diametri disponibili (faccia/radiali): 38 mm a 7100 mm
  • Sezioni trasversali disponibili: 1,09 mm a 7,50 mm
  • Configurazioni: tenuta frontale e progetti assiali; opzione energizzata a molla
  • Uso previsto: applicazioni di tenuta flessibili a bassa carica con movimenti limitati, dilatazione termica o disallineamento
  • Stato PFAS: Considerato privo di PFAS* (nessuna aggiunta intenzionale)
