Guarnizione a molla

a Cin metalloin acciaio inossidabile

Panoramica del prodotto

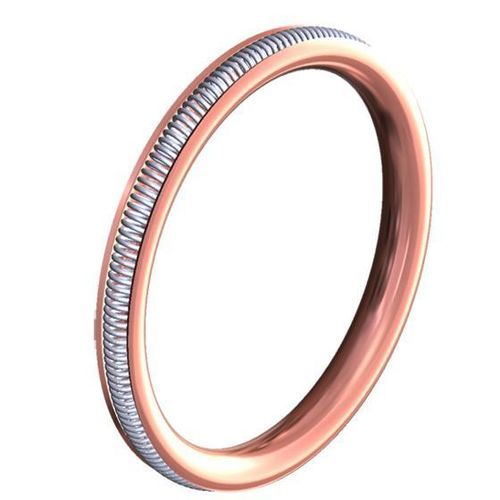

Questa guarnizione frontale utilizza un energizzatore a molla racchiuso in una guaina C‑Seal, offrendo una soluzione di tenuta metallo‑su‑metallo auto‑attivata dalla pressione. La combinazione di materiali di base e trattamenti superficiali consente la tenuta di fluidi anche aggressivi a temperature e pressioni estreme con stabilità nel tempo.

Applicazioni

• Vasi a pressione
• Botole di ispezione
• Generatori di vapore
• Applicazioni ad alta richiesta che richiedono perdite molto basse sotto carichi elevati

Progettazione e funzionamento
La molla energizzatrice esercita una precarica uniforme sulla guaina, mantenendo un carico di contatto controllato sulle superfici di tenuta. Il progetto richiede una forza di scorrimento moderata; questa può essere regolata per minimizzare l'usura e prevenire danni superficiali in condizioni asciutte o poco lubrificate.

Progettazione (forme speciali)
I C‑Seal energizzati a molla sono prodotti in configurazioni circolari e non circolari. Le forme non circolari richiedono spesso attrezzature speciali. Esistono relazioni critiche tra altezza libera e raggi degli angoli. Esempi di forme prodotte: quadrata, rettangolare, ovale, racetrack.

Specifiche standard
Materiali e molle: Materiali: Alloy X-750, Alloy 718, 304 SS (altri materiali su richiesta). Molle: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90.
Uso tipico: applicazioni che richiedono perdite molto basse con alti carichi di serraggio.
Temperatura: Criogenico a +1100°C (+2012°F).
Pressione: Vuoto ultra‑alto a 79,770 psi (5,500 bar).
Perdita: 1e-2 a 1e-12 mbar·l/s (a seconda del post-trattamento).
Carico di serraggio: 70 a 800 N/mm.
Dimensioni: Diametro faccia/radiale: 9,5 mm a 4500 mm; Sezione: 1,19 a 12,7 mm.
Tolleranze minime: ±0,05 mm.

Informazioni aggiuntive
I sigilli frontali energizzati a molla sono impiegati quando è richiesto un controllo rigoroso delle perdite. Possono essere forniti in varie leghe metalliche, molle e trattamenti superficiali per ambienti ad alta temperatura, alta pressione e chimicamente aggressivi.

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
