軽飛行機用オートパイロット

ヘリコプター用2軸

概要
本多軸オートパイロットシステムは、Oblò A/P または Oblò2 A/P または Eclipse の表示装置と、ACU（Autopilot Control Unit）および制御軸ごとに 1 台の FX75 デジタルサーボで構成され、方位、高度、航法の制御を提供します。

自動操縦装置の構成部品

• ACU（Autopilot Control Unit）— 縦型または横型のバージョンあり
• FX75 — デジタルサーボ（制御する各軸に1台）
• Oblò / Oblò2 / Eclipse IFIS または PFD — 一部モデルに自動操縦機能を内蔵

自動操縦装置の機能

• HDG/TRK モード：方位およびトラックの追従（水平航法）
• ALT モード：高度を維持、または予め設定した高度へ上昇/降下
• NAV モード：外部GPSからのGOTOまたはフライトプランに従う
• 追加および安全機能：操縦桿/ヨークからの遠隔入/切機能；HDG/TRKボタン長押しで左180°旋回；NAVボタン長押しで右180°旋回；ユーザー設定可能な上昇率（Vs）；ユーザー設定可能なオーバーライドトルク

自動操縦装置の構成例

• Oblòベースの自動操縦：Oblò A/P または Oblò2 A/P（自動操縦版）、ACU、および軸数に応じた1または2台のFX75サーボが必要。製品参照：801010（Oblò A/P 自動操縦版、標準 Oblò 801000 を含む）、801011（Oblò2 A/P 自動操縦版、Oblò2 801002 を含む）。標準の Oblò（801000）または Oblò2（801002）は、ソフトウェア有効化キー（801020）で自動操縦版にアップグレード可能。
• Eclipseベースの自動操縦：Eclipse IFIS または PFD（自動操縦対応モデル）、ACU、および1または2台のFX75サーボが必要。

図示

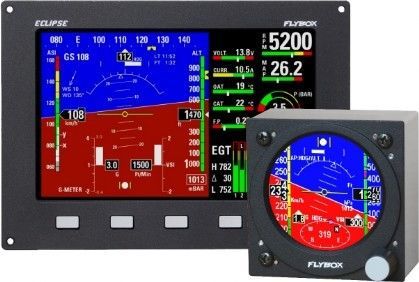

• Oblò および Eclipse ベースの設置向けに、機器画像および配線図を提供しており、計器表示と自動操縦統合の配線を示しています。

仕様 / 技術仕様

• 製品種別：多軸オートパイロットシステム（Oblò / Oblò2 / Eclipse ベース）
• 対応ディスプレイ：Oblò A/P、Oblò2 A/P、Eclipse IFIS/PFD（自動操縦対応モデル）
• 制御ユニット：ACU — 縦型または横型
• アクチュエータ：FX75 デジタルサーボ（制御軸ごとに1台；設置により1または2台）
• 対応飛行モード：HDG/TRK、ALT、NAV
• 安全機能：操縦桿/ヨークからの遠隔入/切、180°ホールド操作、上昇率およびオーバーライドトルクの調整
• アップグレード性：標準ディスプレイ（Oblò / Oblò2）はソフトウェア有効化キーで自動操縦機能にアップグレード可能
