MFDEFIS ECLIPSE NG

PFD主翼羽ディスプレイEFIS

概要

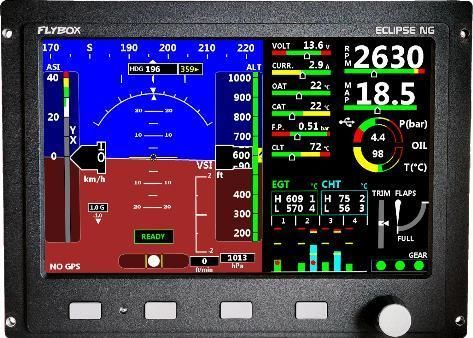

統合計器 ECLIPSE NG は、太陽光下でも視認可能な7インチディスプレイを備え、エンジンおよび飛行データを複数のページに分けて表示します。グラフィカルなデータ表示、音声アラーム、カラーカメラ3系統入力、グラフィックビューア付きの内蔵データロガーなどの機能を備えています。パネル構成や予算に合わせて2つのバージョンが用意されています。

主なページと機能

• IFISページ（Integrated Flight Information System）：左側に姿勢指示器と飛行データ、右側に主要なエンジンパラメータ
• PFDページ（Primary Flight Display）：拡大表示の姿勢指示器と拡張飛行データ
• EISページ（Engine Information System）：エンジンの完全なパラメータ、稼働時間計、燃料管理セクション

空力・姿勢データ

• 姿勢指示器
• スリップ指示器
• コンパス
• 指示対気速度
• 高度計
• 上昇率／下降率計
• GPS 地上速度
• Gメーター

エンジン

• RPM
• MAP
• 油圧
• 油温
• 最大6チャネルのEGT
• 最大6チャネルのCHT
• 冷却水温度
• OAT
• CAT
• 燃料圧力
• 燃料計算：瞬時燃費、航続時間、残燃料、前回飛行以降の使用燃料、航続距離および次地点までの予備（GPS接続時）
• 最大3箇所の校正済燃料計
• 供給電圧
• 電流
• 各回転数帯域（緑・黄・赤）ごとの個別カウンターを備えた稼働時間計
• GPSによる現地時刻
• 自動フライトタイマー

可動部表示

• トリム位置（エレベーター）
• フラップ位置
• ギア 上/下

2軸オートパイロット

• 設定した方位・高度を維持
• GPSナビゲーション（RMBのワイヤ読み取りから）
• WiFiナビゲーション（アプリから飛行計画を受信、Flybox Connectキットが必要）

その他の機能

• 1秒サンプリングで100時間分のデータロガー
• 各エンジンパラメータのピークメモリ
• カメラ入力×3
• 音声アラーム出力
• デジタルアラーム出力（LEDやブザー接続用）
• 各計器ごとの閾値、単位、アラームのカスタマイズ
• CANバス×2
• RS232シリアルポート×2
• USBポート×1
• GPSデータ入力
• シリアルトランスポンダ用高度エンコーダ

スレーブ / MFD
Eclipse NG MFD はスレーブ計器で、マスターである Eclipse NG から利用可能な全データを表示し、主計器へは2本の配線だけで接続します。2画面のグラスコックピット構成向けに設計されています。

仕様 / 技術仕様

• 寸法：188 x 136 x 46 mm
• 重量：900 g
• 動作温度範囲：-20〜+70 °C
• 電源電圧：10–30 Vdc
• 動作電流：0.5 A
• 電気接続：D-Subコネクタ
• ソフトウェアはUSBメモリでアップグレード可能
