製品概要

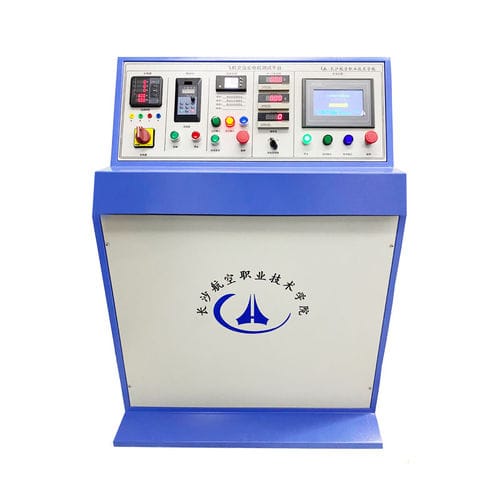

この航空機用直流発電機試験システムは、航空用直流発電機およびレギュレータの性能・互換性試験を行うベンチソリューションです。制御盤、電源ユニット、直流負荷装置、試験ケーブルを統合し、ZF-1.5発電機やTY-1500電圧レギュレータなどのモデルを所定の電気的・熱的条件下で評価します。

主な特徴

• 冷却方式に応じた2つの出力：500 W（自然/自発換気）および1000 W（強制換気）に対応するZF-1.5発電機の試験をサポート。
• 安定した出力制御と並列運転の確認が可能。逆流保護、過負荷耐性、無線干渉低減設計を備える。
• 四極シャント巻線構造で回転方向可逆、機能試験に対応。
• 設置柔軟性：水平、傾斜、垂直の取り付け方向に対応。

技術仕様

• 冷却方式：強制空気循環 / 自発換気。
• 定格出力：1000 W（強制） / 500 W（自発）。
• 定格電圧：27.5 V。
• 定格電流：40 A（強制） / 20 A（自発）。
• 回転数範囲：3800–5900 RPM。
• 使用条件：連続運転。
• 許容過負荷電流：50 A（強制） / 24 A（自発）；過負荷継続時間：2 分。
• 熱的状態での励磁電流最大値（3800 RPM、27.5 V、定格電流時）：2.80 A（強制） / 2.55 A（自発）。
• 強制換気時の必要風量：常圧で ≥ 30 L/s。
• 許容最高温度上昇（°C）：整流子 75（強制） / 120（自発）；励磁巻線 55（強制） / 105（自発）；電機子巻線 75（強制） / 120（自発）。

システム構成と用途

• 標準構成：メイン制御盤、電源ユニット、直流負荷装置、試験ケーブル、航空機用直流発電機（例：ZF-1.5）、直流発電機用レギュレータ（例：TY-1500）。
• 主用途：航空機用直流発電機およびレギュレータの性能試験、運用互換性確認、受入試験。
• 試験項目：電圧/電流制御試験、並列運転試験、過負荷・熱限界の検証、換気要件の確認。
• 設置・運用：安全な配線、測定ポイント、構成可能な負荷プロファイルを備えた実験室・作業場向け試験ベンチ設計。
