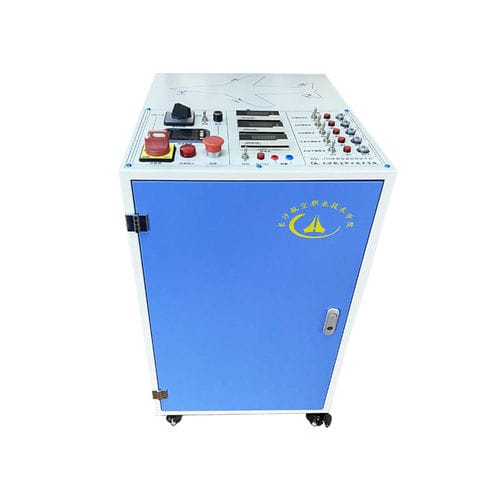

変換試験用ベンチ DBL-750

電動式アビオニクスシステム用航空

製品概要
DBL-750 二次電源教育用プラットフォームは、バッテリー、コンバータ、充電器、負荷回路、フィラメント、ピトー管で構成されています。航空機の運用を模擬して直流を航空用交流に変換し、代表的な負荷に電力を供給するとともに、除氷およびピトー管加熱の動作を教育目的でシミュレートするための装置です。

主な特長

• 24V DC を航空規格の115V 単相 AC に変換します。
• 航空機の除氷動作をシミュレーションし、ピトー管加熱に電力を供給します。
• 約400 Hz の周波数シミュレーションを備え、表示精度は ±5 Hz です。
• 教室や実験室に適したコンパクトな外形（≤600×500×900 mm）。

技術仕様

• 動作電圧: 220±15% VAC
• 出力電圧: バッテリー 24V DC; コンバータ 115±10% V
• 周波数表示: 範囲 400±20 Hz; 精度 ±5 Hz
• 外形寸法: 600×500×900 mm 以下
• 環境適応性: 動作温度 -10 °C〜+45 °C; 保管温度 -10 °C〜+45 °C; 相対湿度 10–90% RH

用途

• フライトスクールや航空工学教育機関での実習・デモンストレーション
• アビオニクスおよび整備訓練ワークショップでの除氷・加熱回路の説明
• 二次電源および航空用加熱システムの検証を行う研究開発・試験ラボ
