パフォーマンス用試験用ベンチ

ライン終わり発生器交流器付

製品概要

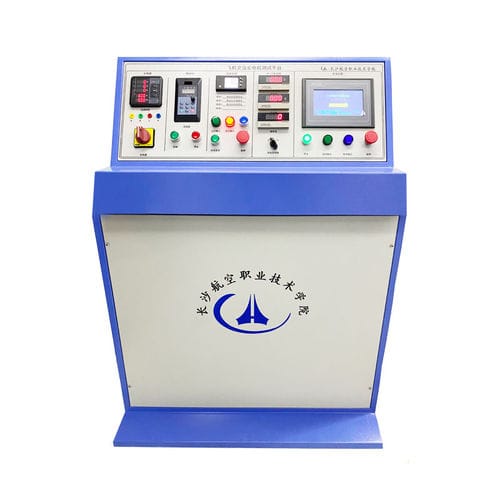

本航空機用オルタネータ試験システムは、JF-12型オルタネータおよびその励磁（エキサイト）システムの性能・機能試験を行うための地上試験台です。システムは、主制御盤、電源ユニット、直流負荷バンク、試験ケーブル、被試験オルタネータおよびオルタネータレギュレータで構成されます。制御された負荷および換気条件下で、出力特性、励磁挙動、並列運転および保護機能の検証を可能にします。

主な特長

• JF-12オルタネータと分離励磁システムの試験に対応。
• 冷却方式は2種類：強制通風（定格10 A）および自然/自発通風（定格5 A）。
• 安定した電圧制御、信頼性の高い並列運転、逆流および長時間過負荷に対する保護を備え、電波障害を低減。
• 主制御盤が直流励磁電圧を供給する分離励磁方式。
• 設置姿勢は水平、傾斜、垂直に対応。
• 直流負荷バンクと試験ケーブルを備え、航空機負荷の模擬が可能。

技術仕様
主要パラメータと値：

• 試験対象発電機型式：JF-12オルタネータおよび励磁システム
• 定格電流：10 A（強制通風）／5 A（自然通風）
• 定格電圧：115 V／400 Hz
• 定格回転数：4000 rpm
• 励磁電圧：7.89 V
• 動作条件：連続
• 許容過負荷電流：最大20 A（強制）／10 A（自然）
• 過負荷継続時間：2分
• 最大励磁電流（高温状態、4000 rpm、115 V）：20 A
• 強制通風時の未加熱換気必要量：常圧で≥30 L/s
• 最大許容温度上昇（強制／自然）：整流子 75 °C／120 °C；励磁巻線 55 °C／105 °C；電機子巻線 75 °C／120 °C
• 対応設置姿勢：水平、傾斜、垂直

主な用途

• 航空機オルタネータの整備用ベンチ試験およびオーバーホール検証
• オルタネータ製造時のライン終端試験（エンドオブライン）
• 航空整備工場での部品認証および地上受入試験
• 現地サービスの診断および修理支援
