飛行シミュレータ ILS-3M

空港用着陸室内コックピット付き

製品概要

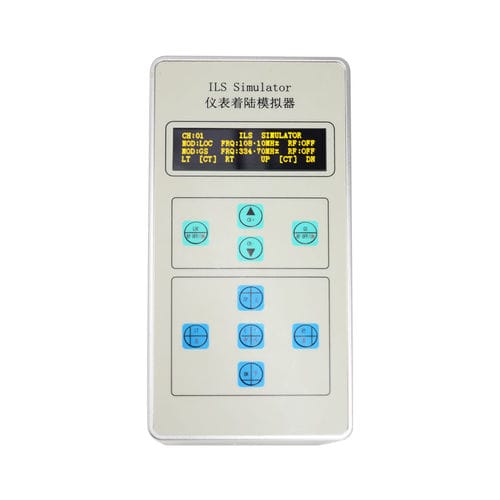

ILS-3M 計器着陸シミュレータは、機内搭載の計器着陸システム（ILS）の現地定性試験向けに設計された、コンパクトで高集積の携帯型機器です。駐機中の航空機に搭載された ILS 受信機の状態確認を行います。本体はLOCおよびGSの周波数帯をカバーするRF信号を生成し、変動する変調深度と差動変調（DDM）により地上のローカライザおよびグライドスロープ信号を模擬します。専用アンテナによりマーカービーコン（MB）の far / middle / near 信号を送信し、マーカービーコン受信と ILS 受信機の総合的な機能を検証します。

技術仕様

• 電源：3.7V 2600mAh 18650 リチウム電池 ×2
• 動作モード：LOC（localizer）、GS（glide slope）、MB（marker beacon）
• LOC：108.10–111.95 MHz（40チャネル）；精度 ±0.0025%；音声トーン 90Hz/150Hz/1020Hz（制御可）；AM変調深度 12–28%；DDM範囲 -0.15～+0.15（ステップ 0.01）；送信出力 0±1.5 dBm
• GS：329.15–335.00 MHz（40チャネル）；精度 ±0.0025%；音声トーン 90Hz/150Hz（制御可）；AM変調深度 30–50%；DDM範囲 -0.15～+0.15（ステップ 0.01）；送信出力 0±1.5 dBm
• MB：75.0 MHz；精度 ±0.005%；音声トーン 400Hz/1300Hz/3000Hz（制御可）；AM変調深度 ≥65%；送信出力 ≥-5 dBm
• 動作距離：LOC/GS 4–6 m；MB 2–3 m
• 重量：≤ 1.5 kg；外形寸法：215 × 108 × 65 mm
• 環境：動作温度 -10～+45 °C；保存温度 -25～+60 °C
