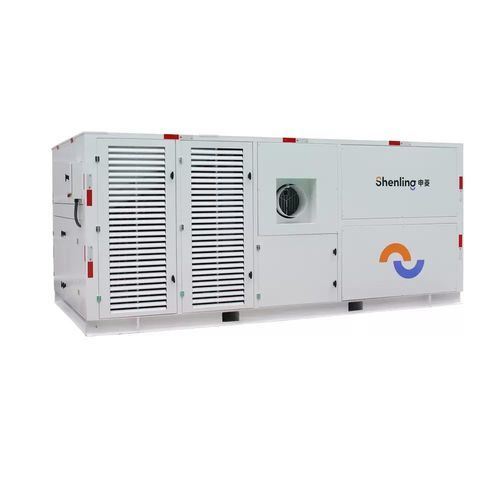

固定式PCAユニット

航空機用

概要 Shenlingのアイス蓄熱PCAユニットは、空港での航空機キャビンの事前調整を目的に、オフピーク電力で氷を製造・蓄積し、ピーク時にその氷を溶かして冷却を供給する方式です。ピーク電力の抑制と運用コストの低減を実現し、迅速で安定した空調供給により短時間のターンアラウンドを支援します。

主な特徴

• インバータ式または定速式のバリエーションを用意
• 氷蓄熱技術によりエネルギー使用をオフピークへシフト
• 従来PCAユニットに比べ最大50％の電力配分低減
• 約3分で最大冷却出力に到達
• 35°C環境で冷却COP最大4.35（試験値）
• 冷却出力の自動調整
• IoTリモート監視、診断およびOTAアップデート対応
• 冷媒：R410a
• コンパクト設計で設置が容易

1. 氷蓄熱技術による更なる節電 ユニットはオフピーク期間（通常は夜間）に氷を生成・蓄積し、日中の冷却に使用します。負荷をシフトすることで日較差を利用して実効COPを向上させ、6°Cの昼夜差でCOPが最大23％向上することが試験で示されています。

2. 高効率 多段熱回収と最適化された冷媒回路により高いエネルギー効率を実現します。35°C環境下で冷却COPは最大4.35に達します。暖房運転時には-25°Cの環境でも最大65°Cの凝縮が可能で、電気暖房に比べEERは2.35を達成します。

3. 迅速な冷却 冷媒ポンプの事前循環により液体衝撃を回避し、送風機始動時に即座に冷気を供給します。最大冷却出力へは約3分で到達し、短時間でのターンアラウンド運用を支援します。

4. 一体化設計と簡易設置 冷凍、蓄熱、電気制御、空気配分を一体化したコンパクトユニットで、別置きのチラーや大型タンクを不要にします。現地で必要なのは基本的な電気・給水接続のみで、設置工数と必要面積を低減します。

5. 低い電力分配 ピーク電力需要を大幅に削減でき、既存の高所照明配電での運用が可能です。不利な条件下でも電力分配は60 kW以下に抑えられ、従来PCA比で約50％の削減を示します。

6. スマート制御 統合IoTプラットフォームにより、ノートパソコンやモバイルでの遠隔リアルタイム監視、診断、OTAアップデートが可能です。周囲温度や機体の熱負荷に応じた自動冷却出力調整や運用コスト計算の自動化により、運用と課金を簡素化します。

7. 高い適応性 多様な気候や過酷条件に対応可能で、-40°C～60°Cの環境で信頼性高く稼働し、高湿度や沿岸部の塩害環境にも対応できる設計です。

8. 参考プロジェクト ShenlingのPCAユニットは世界各地の主要国際空港・地域空港に導入されており、信頼性、エネルギー効率、知能化機能が評価されています。導入事例：Beijing Daxing、Beijing Capital、Guangzhou Baiyun、Shanghai Pudong、Shenzhen Baoan、Hong Kong等。

仕様 / 技術仕様

• 電圧：380 V
• 周波数：50/60 Hz
• 風量：4,200–6,000 m3/h
• 外静圧：0–7,400 Pa
• 冷却能力：157–195 kW
• 排気温度（冷却）：≤ 2 °C
• 暖房能力：75 kW
• 排気温度（暖房）：≥ 40 °C
• 冷蓄熱時間：4 h
• 冷却時間：3.02–4.05 h
• 消費電力（蓄熱）：26.9–27.2 kW
• 消費電力（冷却）：43.7–44.9 kW
• 熱蓄積時間：2.6 h
• 暖房時間：6.2 h
• 消費電力（暖房）：35.6 kW
• 冷却COP：最大4.35（35 °C環境で試験）
• 冷媒：R410a
• IoT遠隔監視およびOTA機能
