精密進入経路表示装置 - PAPI
シンプルさとメンテナンスのしやすさを考慮した設計・製造
LED技術
軽量、低エネルギーで環境に優しい照明器具
アルミニウム合金を多用し、軽量化と現場での取り扱いを容易にした。
規格に準拠した認証/コンプライアンス
国際民間航空機関、飛行場、附属書14、第1巻、第7版、2016年7月付け
測光 - (ICAO) 図 A2-23 PAPI と APAPI の光度分布
色度-5.3.5.30項
説明

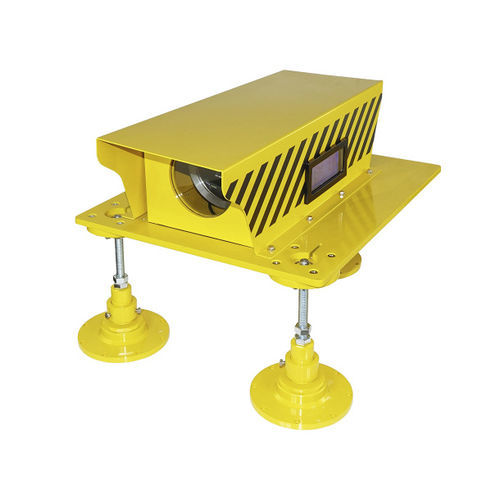

精密進入経路表示器 - PAPI
これらのユニットは、ヘリポートまたは空港で使用される PAPI または APAPI システムを作成するために使用することができる。
パイロットが正しい着陸態勢にあることを知らせるためのものです。進入角度に応じて、白と赤のライトの組み合わせが表示されます。赤が多いほど角度が低すぎることを、白が多いほど角度が高すぎることを意味する。
パウダーコートアルミニウム製ハウジング、RAL1004(航空用イエロー)。
アンチグレアバイザー パウダーコート・アルミニウム、RAL 1004(グロスブラック)
ディフューザー サンドブラスト加工用硬化フロントガラス
ケーブルグランド ニッケルメッキ真鍮
固定システム パウダーコート・アルミニウム、RAL 1004 (アビエーション・イエロー)
本体には、電子クリノメーターが内蔵されています。
校正は工場で行われるため、ユーザーはPAPIを希望の角度に設置し、ユーザー校正ボタンを押すだけでよいのです。この位置から、読み取り値が半度でも変化すると、自動的にライトがオフになり、1つのリレーが開回路になって故障を知らせます。
---
