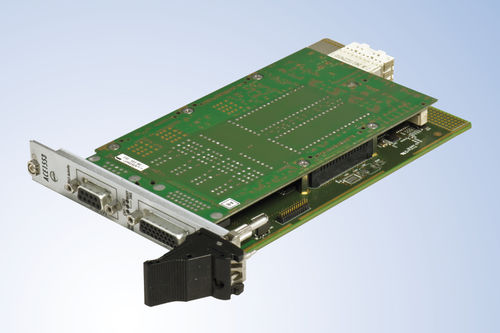

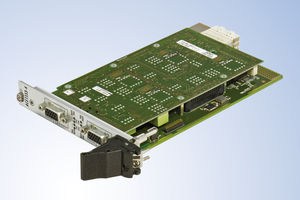

Analisador de protocolo MIL-STD-1553 ACE1553-3U-x-DS

O ACE1553-3U-x-DS é um membro da nova família de módulos compactos PCI-Express/PXI-Express da AIM para analisar, simular, monitorizar e testar os barramentos de dados MIL-STD-1553A/B, fornecendo 1 ou 2 fluxos de barramento duplos redundantes. Actua simultaneamente como controlador de bus, terminais remotos múltiplos (31) e monitor de bus cronológico/caixa de correio Capacidade de repetição física - Reconstrução eléctrica e repetição de ficheiros de registo MIL-STD-1553A/B previamente gravados fisicamente para o Barramento MIL-STD-1553A/B com excelente precisão de tempo MILScope™ com conversor A/D integrado para testar e verificar a forma de onda MIL-STD-1553 e detetar condições de barramento defeituosas sem a necessidade de um osciloscópio externo Estão disponíveis versões com funcionalidade reduzida (função única ou apenas simulador), bem como variantes de gama de temperaturas alargada Capacidade para gerir até 5 sinais E/S discretos de uso geral (GPIO) que podem ser monitorizados ou controlados Design de Hardware de Núcleo Comum Os módulos ACE1553-3U-x-DS utilizam o design de hardware "Common Core" da AIM, utilizando tecnologia FPGA combinada com processadores RISC (Unidades de Interface de Barramento) para suportar o manuseamento do protocolo de barramento MIL-STD-1553 para um agendamento preciso de mensagens simuladas actuando como um Controlador de Barramento e/ou como múltiplos Terminais Remotos, bem como a marcação temporal de mensagens recebidas com uma resolução de 1µs para o funcionamento do Monitor de Barramento. Processamento a bordo - Sincronização de tempo IRIG-B A utilização de processadores integrados para o tratamento do protocolo MIL-STD-1553 e de uma grande memória permite um funcionamento autónomo com uma interação mínima com o PC anfitrião para aplicações em tempo real.
