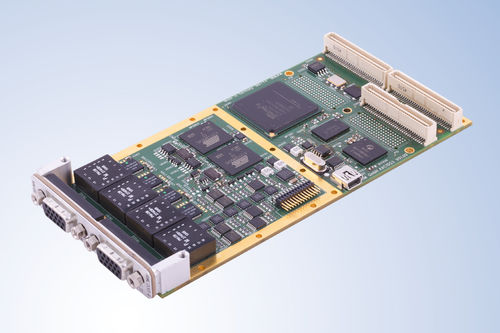

Analisador de protocolo MIL-STD-1553 AMCX1553-x

O AMCX1553-x é um membro da próxima geração de módulos PMC da AIM direcionados para aplicações MIL-STD-1553 incorporadas. O AMCX1553-x oferece teste de função completa, simulação, monitorização e capacidades de analisador de databus fornecendo 1, 2 ou 4 fluxos de bus duplos redundantes. Actua simultaneamente como controlador de bus, terminais remotos múltiplos (31) e monitor de bus cronológico/caixa de correio Capacidade de repetição física - Reconstrução eléctrica e repetição de ficheiros de registo MIL-STD-1553A/B previamente gravados fisicamente para o MIL-STD-1553A/B com excelente precisão de tempo Estão disponíveis versões com funcionalidade reduzida (função única ou apenas simulador), bem como variantes de intervalo de temperatura alargado Capacidade para lidar com 8 sinais E/S discretos de uso geral (GPIO) que podem ser monitorizados ou controlados Concebido para ser instalado numa placa de suporte do anfitrião para se adaptar a barramentos (como PCI/PCIe standard, VME/VPX, cPCI/cPCIe) ou num computador anfitrião incorporado Design de hardware de núcleo comum Os módulos AMCX1553-x usam o design de hardware "Common Core" da AIM, utilizando tecnologia FPGA combinada com processadores RISC (Unidades de Interface de Barramento) para suportar o manuseamento do protocolo de barramento MIL-STD-1553 para uma programação precisa de mensagens simuladas actuando como um Controlador de Barramento e/ou como múltiplos Terminais Remotos, bem como a marcação de tempo de mensagens recebidas com uma resolução de 1µs para o funcionamento do Monitor de Barramento. Processamento a bordo - Sincronização de tempo IRIG-B A utilização de processadores integrados para o tratamento do protocolo MIL-STD-1553 e de uma grande memória permite um funcionamento autónomo com uma interação mínima com o PC anfitrião para aplicações em tempo real.
