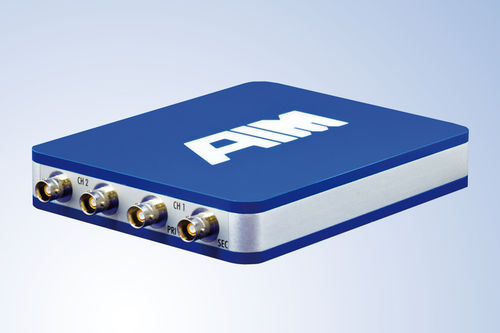

Analisador de protocolo MIL-STD-1553 ANET1553-x

O ANET1553-x é um membro dos módulos baseados em Ethernet da AIM para analisar, simular, monitorizar e testar os barramentos de dados MIL-STD-1553A/B, fornecendo 1 ou 2 fluxos de barramento duplos redundantes. Actua simultaneamente como controlador de bus, terminais remotos múltiplos (31) e monitor de bus cronológico/caixa de correio Capacidade de repetição física - Reconstrução eléctrica e repetição de ficheiros de registo MIL-STD-1553A/B previamente gravados fisicamente para o MIL-STD-1553A/B com excelente precisão de tempo Estão disponíveis versões com funcionalidade reduzida (função única ou apenas simulador) Capacidade para lidar com 8 sinais de E/S discretas de uso geral (GPIO) e também oferecer E/S de disparo Design de hardware de núcleo comum Os módulos ANET1553-x usam o design de hardware "Common Core" da AIM, utilizando tecnologia FPGA combinada com processadores RISC (Unidades de Interface de Barramento) para suportar o manuseamento do protocolo de barramento MIL-STD-1553 para uma programação precisa de mensagens simuladas actuando como um Controlador de Barramento e/ou como múltiplos Terminais Remotos, bem como a marcação temporal de mensagens recebidas com uma resolução de 1µs para o funcionamento do Monitor de Barramento. Processamento a bordo - Sincronização de tempo IRIG-B O ASP (Application Support Processor) de bordo, que se baseia num dispositivo de hardware SoC (System on Chip), está a funcionar sob o Sistema operativo Linux. Isto oferece uma plataforma escalável e flexível para alojar várias aplicações a bordo. Está incluído um codificador/descodificador de tempo IRIG-B integrado com saída sinusoidal e modo de roda livre para sincronização de etiquetas de tempo ao nível do sistema. Pacote de software da placa - Software de análise opcional/software de plano de teste O software de controlador de função completa é fornecido com os módulos ANET1553-x em pacotes de software de placa (BSP) abrangentes para diferentes sistemas operativos
