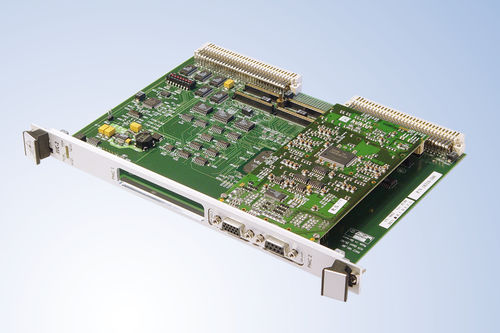

Analisador de protocolo MIL-STD-1553 AVC1553-x

Solução modular integrada através da utilização das placas PMC AMCX1553-x instaladas na placa de suporte AVC-2 Generic VME64x (6U) da AIM. O AMCX1553-x é um membro da próxima geração de módulos PMC da AIM destinados a aplicações MIL-STD-1553 incorporadas. O AMCX1553-x oferece teste de função completa, simulação, monitorização e capacidades de analisador de databus fornecendo 1, 2 ou 4 fluxos de bus duplos redundantes. Actua simultaneamente como controlador de bus, terminais remotos múltiplos (31) e monitor de bus cronológico/caixa de correio Capacidade de repetição física - Reconstrução eléctrica e repetição de ficheiros de registo MIL-STD-1553A/B previamente gravados fisicamente para o MIL-STD-1553A/B com excelente precisão de tempo Estão disponíveis versões com funcionalidade reduzida (função única ou apenas simulador), bem como variantes de intervalo de temperatura alargado Capacidade para lidar com 8 sinais E/S discretos de uso geral (GPIO) que podem ser monitorizados ou controlados Concebido para ser instalado numa placa de suporte do anfitrião para se adaptar a barramentos (como PCI/PCIe standard, VME/VPX, cPCI/cPCIe) ou num computador anfitrião incorporado Design de hardware de núcleo comum Os módulos AMCX1553-x usam o design de hardware "Common Core" da AIM, utilizando tecnologia FPGA combinada com processadores RISC (Unidades de Interface de Barramento) para suportar o manuseamento do protocolo de barramento MIL-STD-1553 para uma programação precisa de mensagens simuladas actuando como um Controlador de Barramento e/ou como múltiplos Terminais Remotos, bem como a marcação de tempo de mensagens recebidas com uma resolução de 1µs para o funcionamento do Monitor de Barramento.
