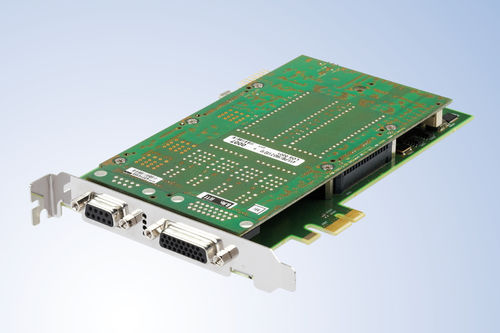

Analisador de protocolo MIL-STD-1553 APE1553-x-DS

O APE1553-x-DS é um membro da nova família de módulos PCI Express da AIM para analisar, simular, monitorizar e testar Os barramentos de dados MIL-STD-1553A/B, fornecendo 1 ou 2 fluxos de barramentos duplos redundantes num formato de módulo padrão 'Short Length PCIe'. Actua simultaneamente como controlador de bus, terminais remotos múltiplos (31) e monitor de bus cronológico/caixa de correio Capacidade de repetição física - Reconstrução eléctrica e repetição de ficheiros de registo MIL-STD-1553A/B previamente gravados fisicamente para o MIL-STD-1553A/B com excelente precisão de tempo Estão disponíveis versões com funcionalidade reduzida (função única ou apenas simulador), bem como variantes de intervalo de temperatura alargado MILScope™ com conversor A/D integrado para testar e verificar a forma de onda MIL-STD-1553 e detetar condições de barramento defeituosas sem a necessidade de um osciloscópio externo Capacidade para gerir 8 sinais de E/S discretas de uso geral (GPIO) que podem ser monitorizados ou controlados. Para aceder às E/S discretas, pode ser fornecido um cabo de ligação opcional que ocupa uma posição de suporte de ranhura do PC Design de hardware de núcleo comum Os módulos APE1553-x-DS usam o design de hardware 'Common Core' da AIM, utilizando tecnologia FPGA combinada com processadores RISC (Unidades de Interface de Barramento) para suportar o manuseamento do protocolo de barramento MIL-STD-1553 para uma programação precisa de mensagens simuladas actuando como um Controlador de Barramento e/ou como múltiplos Terminais Remotos, bem como a marcação de tempo das mensagens recebidas com uma resolução de 1µs para o funcionamento do Monitor de Barramento. Processamento a bordo - Sincronização de tempo IRIG-B A utilização de processadores integrados para o tratamento do protocolo MIL-STD-1553 e de uma grande memória permite um funcionamento autónomo com uma interação mínima com o PC anfitrião para aplicações em tempo real.
